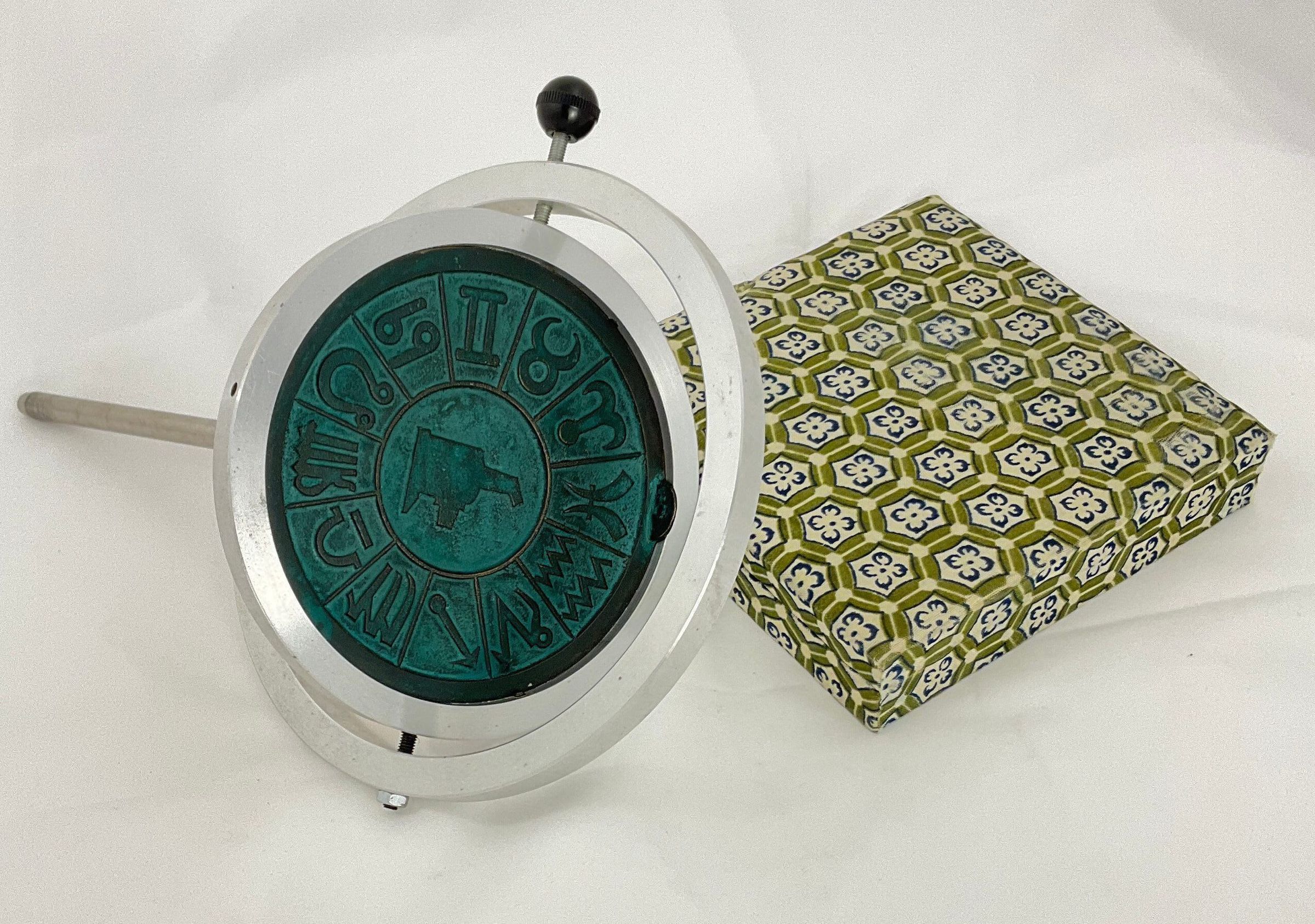

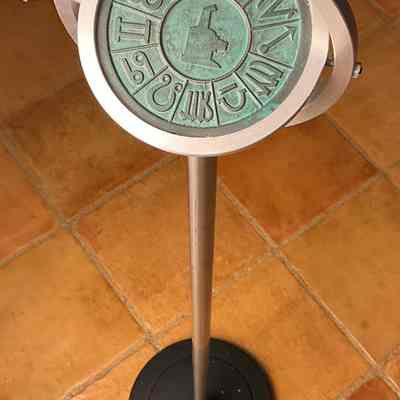

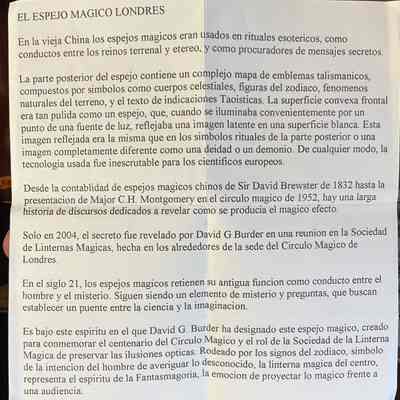

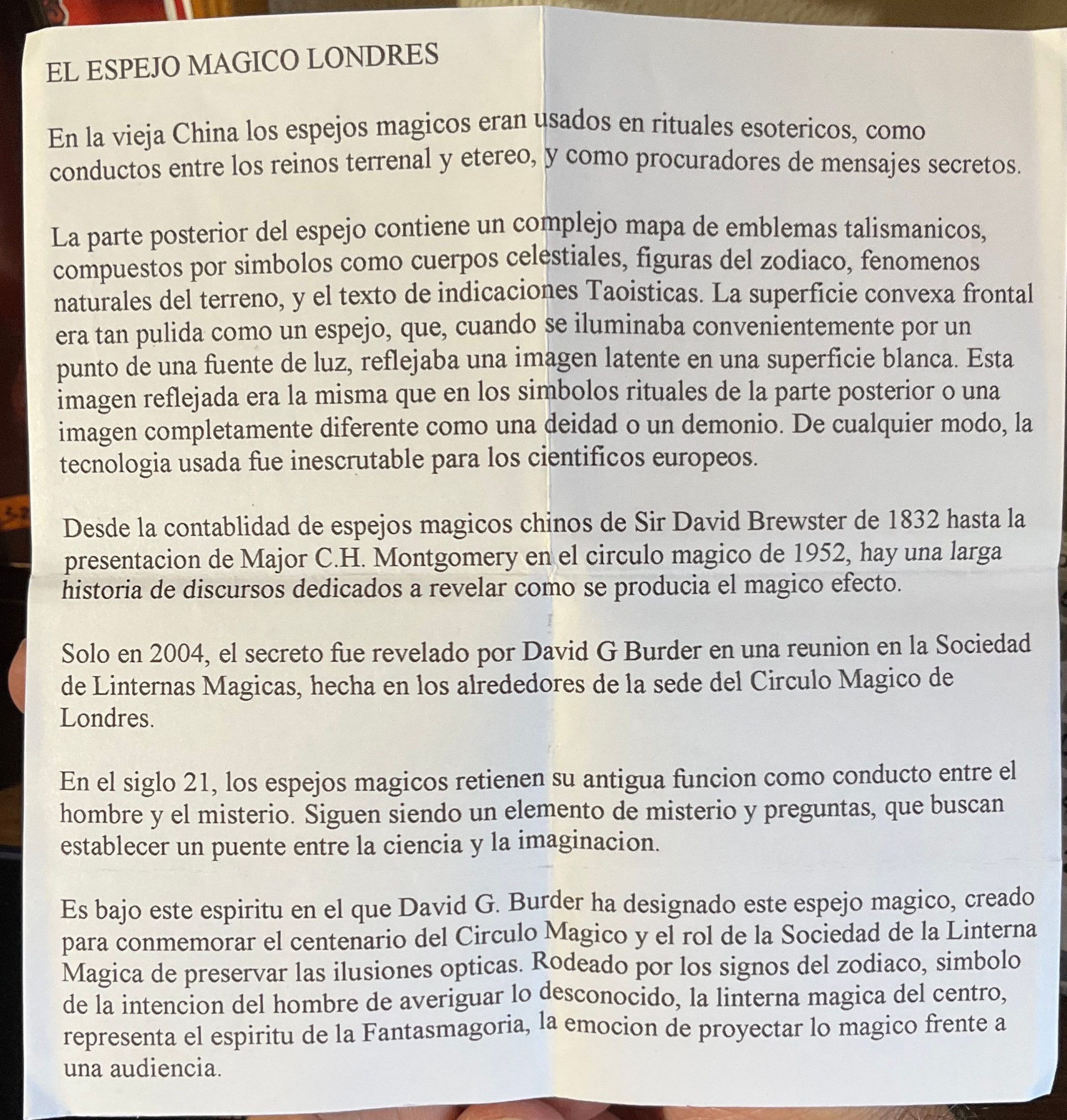

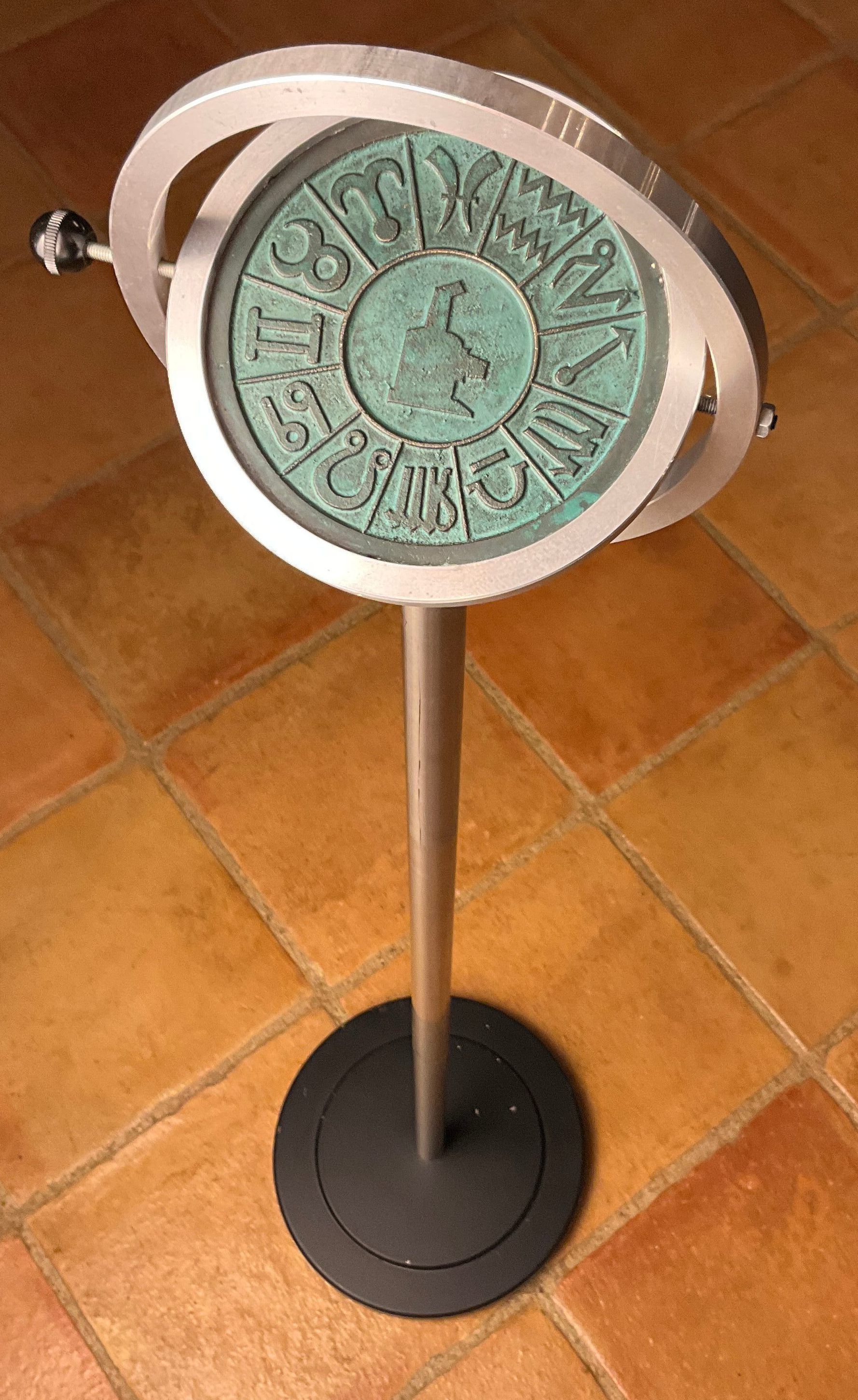

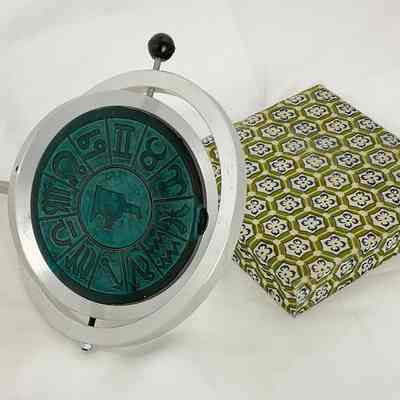

Inclou 3 caixes i 3 miralls. Un d.ells en un pedestal. I escrit en angles i traduccio de la historiaNote Type
de IA Chat Gpt4Note
Fer un mirall màgic oriental (també conegut com a mirall que reflecteix una imatge amagada) és una proesa d’enginyeria artesanal i òptica, però avui dia es poden replicar de dues maneres principals: una tradicional (molt difícil, però fascinant) i una moderna (usant tècniques digitals). T’explico les dues:
⸻
1. Fabricació tradicional (com a la Xina antiga)
Els miralls originals es feien amb una aliatge de bronze (estany + coure + plom) i requerien:
Procés tradicional resumit:
1. Molda i grava la imatge al revers del mirall (la part del darrere).
2. Forja el disc de bronze i poli la superfície frontal fins a quedar perfectament llisa i brillant com un mirall.
3. Ara ve la part misteriosa: el polit i les tensions internes en el metall generen minúscules deformacions a la cara reflectant, tot i que no es poden veure a ull nu.
4. Quan projectes llum sobre el mirall, la reflexió es veu modificada per aquestes microdeformacions, que fan aparèixer la imatge del revers en la llum reflectida.
El truc:
• La transmissió de tensió interna durant el polit fa que la part davantera adopti una geometria lleugerament diferent a causa del gruix desigual.
• És molt difícil de controlar, per això eren considerats màgics.
⸻
2. Fabricació moderna (mètode de precisió digital)
Amb eines modernes pots crear un mirall màgic controlant la forma microscòpica de la superfície reflectora. Aquí tens els passos generals:
Materials i eines necessàries:
• Substrat metàl·lic polit (pot ser alumini, acer inoxidable, etc.)
• Programari de disseny òptic (com Zemax, Blender amb plugins òptics, o programes de càustiques com Caustic Studio)
• Gravat làser d’alta precisió o fresadora CNC micromecànica
• Opcionalment, impressió 3D amb metall
Procés modern resumit:
1. Dissenya la imatge que vols que aparegui reflectida (text, símbol, etc.).
2. Calcula la superfície reflectora inversa que projectarà aquesta imatge quan la llum incideixi en un cert angle.
3. Modela aquesta superfície en 3D, amb resolució micromètrica.
4. Grava la superfície en el metall usant làser o CNC.
5. Puleix suaument, si cal, per mantenir la reflectivitat sense deformar la microgeometria.
6. Quan projectis llum sobre el mirall, la imatge apareixerà en la paret o superfície propera.
⸻
Experiments casolans (versió bàsica):
Si vols fer una versió molt simplificada a casa:
• Pots utilitzar una cullera polit brillant i fer pressions amb una eina metàl·lica a la cara oposada. Amb molta paciència, pots arribar a modificar la reflexió lleugerament.
• També pots provar a enganxar una làmina de plàstic transparent amb relleus mínims (com una pel·lícula fina amb patrons), que distorsioni la llum reflectida de forma controlada.
⸻
Per fabricar un mirall màgic modern que reflecteixi una imatge a través de caústiques, la resolució i precisió del model 3D són absolutament crucials, ja que petites variacions microscòpiques a la superfície determinen com la llum es reflectirà.
Aquí tens les especificacions més recomanables:
⸻
1. Resolució mínima recomanada (3D)
• Resolució lateral (XY):
10 a 50 micres (0,01 mm a 0,05 mm)
Això és l’espai entre punts o píxels en el pla. Com més petita la resolució, més precisa serà la forma de la superfície reflectora.
• Resolució vertical (Z):
1 a 10 micres
Aquesta és la diferència d’altura entre punts. Per caústiques precises, és essencial que les variacions d’alçada siguin molt fines.
⸻
2. Format del model 3D
• El format més utilitzat per gravat làser o CNC és STL, tot i que si utilitzes màquines de més alt nivell pots fer servir STEP, IGES o OBJ amb dades normals precises.
• Cal un mesh amb molts polígons per representar suaument les corbes. Un model típic pot tenir de 1 a 10 milions de polígons, depenent de la mida final.
⸻
3. Mida física de la superfície reflectant
• La mida depèn del projecte, però per a un efecte visible i nítid:
• Diàmetre recomanat: entre 2 i 5 cm
• Profunditat de relleu (Z): pot ser tan poc com 20-100 micres (molt subtil)
⸻
4. Mètodes d’impressió o fabricació
Per aconseguir aquesta resolució, et cal una de les següents:
a) Impressió 3D en metall d’alta resolució (DLMS o SLM)
• Resolució típica: 20-50 micres XY i 20-40 micres Z
• Cal postprocessar (polir) la superfície amb cura
b) Micromecanitzat CNC
• Pot assolir resolucions inferiors a 10 micres
• Ideal per materials com alumini, acer, or blanc, etc.
c) Gravat làser d’ultra precisió (femtosegon o làser UV)
• Pot arribar a resolucions de 1-2 micres
• S’utilitza per aplicacions òptiques i joieria fina
⸻
Conclusió resumida
Paràmetre Valor recomanat
Resolució XY 10–50 micres
Resolució Z 1–10 micres
Format de model STL, OBJ, STEP
Polígons del model 1–10 milions
Mida física suggerida 2–5 cm de diàmetre
Profunditat de relleu 20–100 micresNote Type
de IA Chat Gpt4Note
Perfecte! Aquí tens un resum ampliat en català dels aspectes tècnics de l’article “The magic mirror of Liou” de M.R. Dennis i M.V. Berry, publicat a l’European Journal of Physics (2006, Vol. 27, pàg. 12–17). Aquest treball investiga des del punt de vista físic i matemàtic per què i com els miralls màgics xinesos poden reflectir una imatge oculta.
⸻
1. El fenomen dels miralls màgics xinesos
Els miralls màgics de bronze tenen una superfície frontal perfectament polida i reflectant, mentre que la cara posterior sovint conté un gravat amb caràcters o símbols.
Quan es projecta llum directa sobre el mirall i es reflecteix en una paret, apareix la imatge del gravat del darrere en la paret, tot i que no hi ha cap indici visible en la superfície frontal.
⸻
2. La hipòtesi física: relació entre la part posterior i la frontal
Els autors argumenten que la imatge reflectida es forma a causa de petites deformacions de la superfície frontal del mirall que reprodueixen, a escala molt fina, la imatge del darrere. Aquestes deformacions són imperceptibles a simple vista, però afecten la manera com la llum es reflecteix.
Aquestes deformacions poden haver estat causades per:
• Tensions internes en el metall durant el refredament després de la fosa.
• El procés de poliment desigual.
• La diferència de gruix entre les zones amb relleu i sense relleu al darrere del mirall.
⸻
3. Anàlisi matemàtica de la reflexió: Laplacià de la superfície
Els autors modelen la superfície del mirall com una funció d’alçada h(x, y) i analitzen com aquesta superfície reflecteix la llum cap a una pantalla llunyana (com una paret).
Per fer-ho, apliquen l’òptica geomètrica i consideren la intensitat de la llum reflectida a un punt llunyà. L’aproximació clau és que:
La intensitat de llum reflectida a una pantalla llunyana és proporcional al Laplacià (∇²h) de la superfície del mirall.
Això vol dir que els punts on la superfície del mirall té una corbatura determinada (segons la segona derivada), provoquen una concentració (o dispersió) de la llum reflectida.
Aquest comportament és molt similar al de les caustiques òptiques: concentracions de llum provocades per reflexions en superfícies corbes.
⸻
4. Relació entre relleu posterior i imatge reflectida
Els autors modelen el cas en què la imatge posterior (relleu) es tradueix en una lleugera còpia “suavitzada” a la superfície frontal.
Per a fer això, proposen utilitzar la funció de Green de l’operador Laplacià per obtenir la funció d’alçada h(x, y) a partir d’una distribució donada (el relleu posterior, considerat com una funció f(x, y)).
Això estableix la connexió matemàtica entre:
• La imatge o patró que es vol projectar.
• Les deformacions que ha de tenir la superfície frontal per aconseguir-ho.
⸻
5. Conclusions tècniques
• No cal una gran deformació de la superfície frontal per generar la imatge: tan sols cal una variació d’alçada de l’ordre de micres.
• La imatge reflectida és essencialment una versió “difuminada” del relleu del darrere, modulada pel Laplacià de la superfície.
• El principi pot ser simulat i dissenyat amb eines digitals, cosa que obre la porta a fabricar nous “miralls màgics” moderns utilitzant CNC o làser.
⸻
Aplicació contemporània
Aquest article proporciona una base teòrica sòlida per a aplicacions modernes com les de l’anell THE RAYY o les tècniques de caústiques computacionals (Rayform, etc.), on superfícies reflectores s’enginyen perquè projectin imatges amb llum.
⸻
