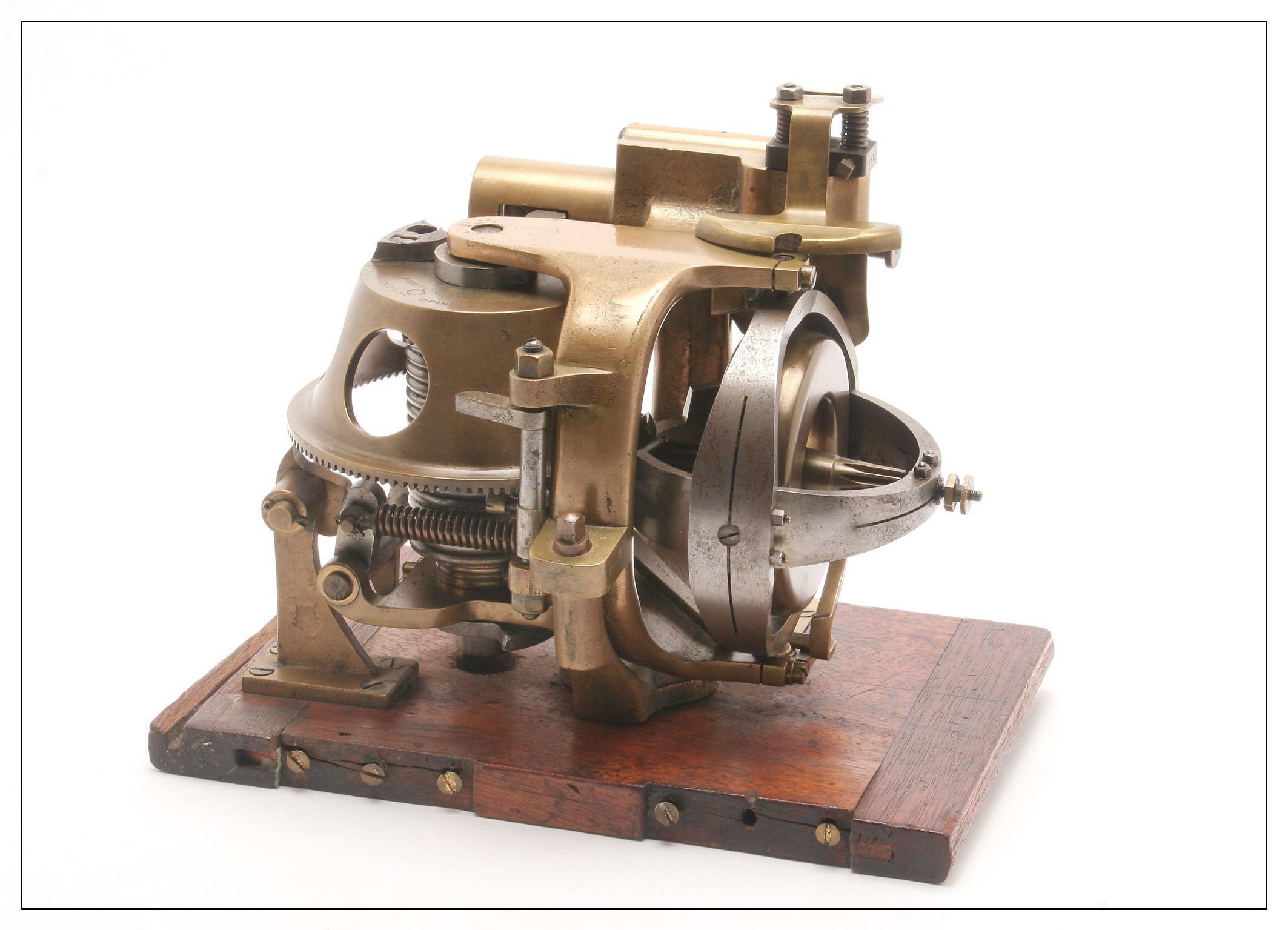

El giroscopi per a torpedes, fabricat per empreses com Whitehead & Co. Fiume durant la primera meitat del segle XX, era essencial per governar la trajectòria del torpede. A continuació, explico com el giroscopi controlava el torpede:
1. Funció bàsica del giroscopi:
• El giroscopi servia per mantenir el rumb predefinit del torpede després del seu llançament.
• Gràcies a la seva rigidesa giroscòpica, el rotor del giroscopi mantenia una orientació fixa en l’espai, fins i tot quan el torpede es veia afectat per corrents submarins, moviments bruscos o vibracions del motor.
2. Mecanisme de control del torpede:
El giroscopi detectava desviacions de la trajectòria programada i transmetia ordres correctives al sistema de direcció del torpede mitjançant components mecànics o hidràulics.
A) Detecció de desviacions:
1. Desviació angular:
• Quan el torpede es desviava del rumb (en yaw, és a dir, gir a dreta o esquerra), el giroscopi detectava el canvi gràcies al moviment relatiu del bastidor del torpede respecte al rotor del giroscopi.
2. Sistema de transmissió:
• El moviment relatiu del giroscopi accionava palanques mecàniques, varilles o engranatges diferencials, que convertien la desviació en un senyal de correcció per als timons.
B) Correcció de la trajectòria:
1. Timons de direcció:
• Les instruccions del giroscopi arribaven als timons verticals del torpede, que corregien el rumb per tornar a la trajectòria desitjada.
• Els timons eren moguts per sistemes hidràulics o mecànics controlats directament pel giroscopi.
2. Sistema auxiliar de retorn:
• Quan el torpede tornava al rumb correcte, el giroscopi restablia les seves palanques a la posició neutral, evitant sobrecorreccions.
3. Configuració del giroscopi abans del llançament:
• Abans de llançar el torpede, es programava l’angle inicial del giroscopi per establir la trajectòria recta o curvilínia desitjada.
• El rotor del giroscopi es feia girar a alta velocitat, sovint mitjançant mecanismes pneumàtics o de ressort, per assegurar la seva estabilitat durant tota la missió.
4. Aplicacions en torpedes Whitehead:
• Els torpedes Whitehead van ser dels primers a incorporar giroscopis, desenvolupats inicialment per Ludwig Obry a finals del segle XIX.
• El giroscopi Whitehead permetia una navegació molt més precisa, ja que corregia desviacions provocades per llançaments incorrectes, corrents submarins o forces inercials.
5. Limitacions dels giroscopis antics:
• Els sistemes mecànics podien patir desgast o pèrdua de precisió amb el temps.
• Els ajustos s’havien de fer manualment abans del llançament, cosa que limitava la flexibilitat en temps real.
En resum, el giroscopi governava el torpede controlant els timons verticals, garantint que aquest seguís el rumb programat de manera autònoma i precisa. Si necessites més detalls sobre el mecanisme específic o el funcionament en un model concret, fes-m’ho saber!
