Això que mostres no és un espectroscopi, sinó un goniòmetre de Babinet, un instrument clàssic de cristall·lografia i òptica geomètrica usat per mesurar amb gran precisió els angles de les cares d’un cristall.
El model que tens és un goniòmetre d’alt nivell, probablement de finals del segle XIX o començaments del XX, utilitzat en facultats de ciències per caracteritzar minerals.
T’explico clarament què és, com funciona, i per què té aquest disseny tan complex.
⸻
🔍 QUÈ ÉS EL GONIÒMETRE DE BABINET?
Inventat per Jacques Babinet (1794–1872), és un goniòmetre d’imatge reflectida, dissenyat per:
✅ Mesurar angles entre cares d’un cristall
✅ Determinar sistemes cristal·lins
✅ Calcular índexs de refracció i fenòmens òptics en minerals
És un dels instruments fundacionals de la cristal·lografia abans dels raigs X.
⸻

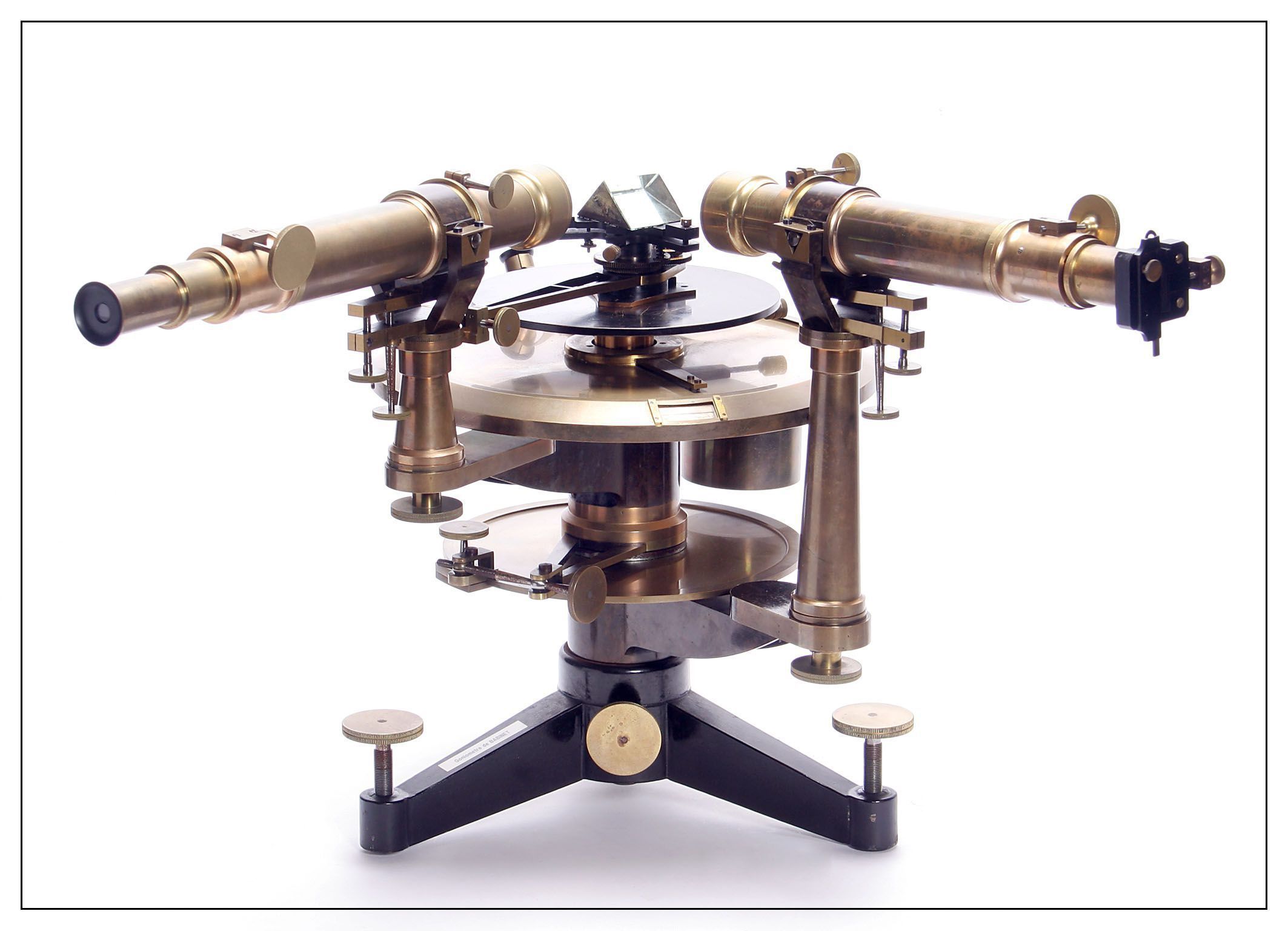

🧩 PARTS QUE ES VEIEN A LA IMATGE
T’explico el que tens exactament davant:
1️⃣ Col·limador (tub esquerre)
• Emissió d’un feix de llum molt fi i col·limat.
• La llum reflectida per les cares del cristall retorna cap al telescopi.
2️⃣ Telescopi d’observació (tub dret)
• Permet veure la imatge reflectida de la ranura del col·limador sobre cada cara del cristall.
• Té reticle micromètric.
3️⃣ Plataforma central giratòria
• On es col·loca el cristall.
• Gira amb precisió micromètrica per alinear cada cara.
4️⃣ Limbe circular amb lectura d’escala
• Divideix el cercle en graus, minuts i segons d’arc.
• Permet llegir exactament la diferència angular entre dues cares del cristall.
5️⃣ Altres ajustos
• Visors auxiliars
• Cremalleres d’alineació
• Peus de nivell
Tot el conjunt està fet majoritàriament en llautó polit (material d’alta precisió de l’època).
⸻
📐 COM S’UTILITZAVA? (EXPLICACIÓ DEL TEXT QUE HAS MOSTRAT)

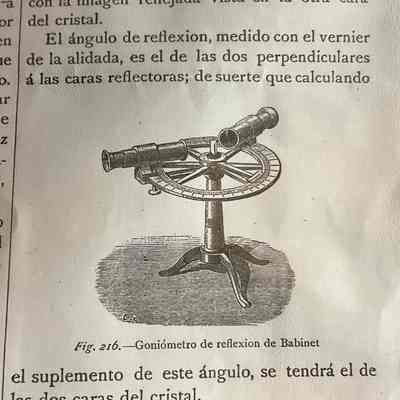

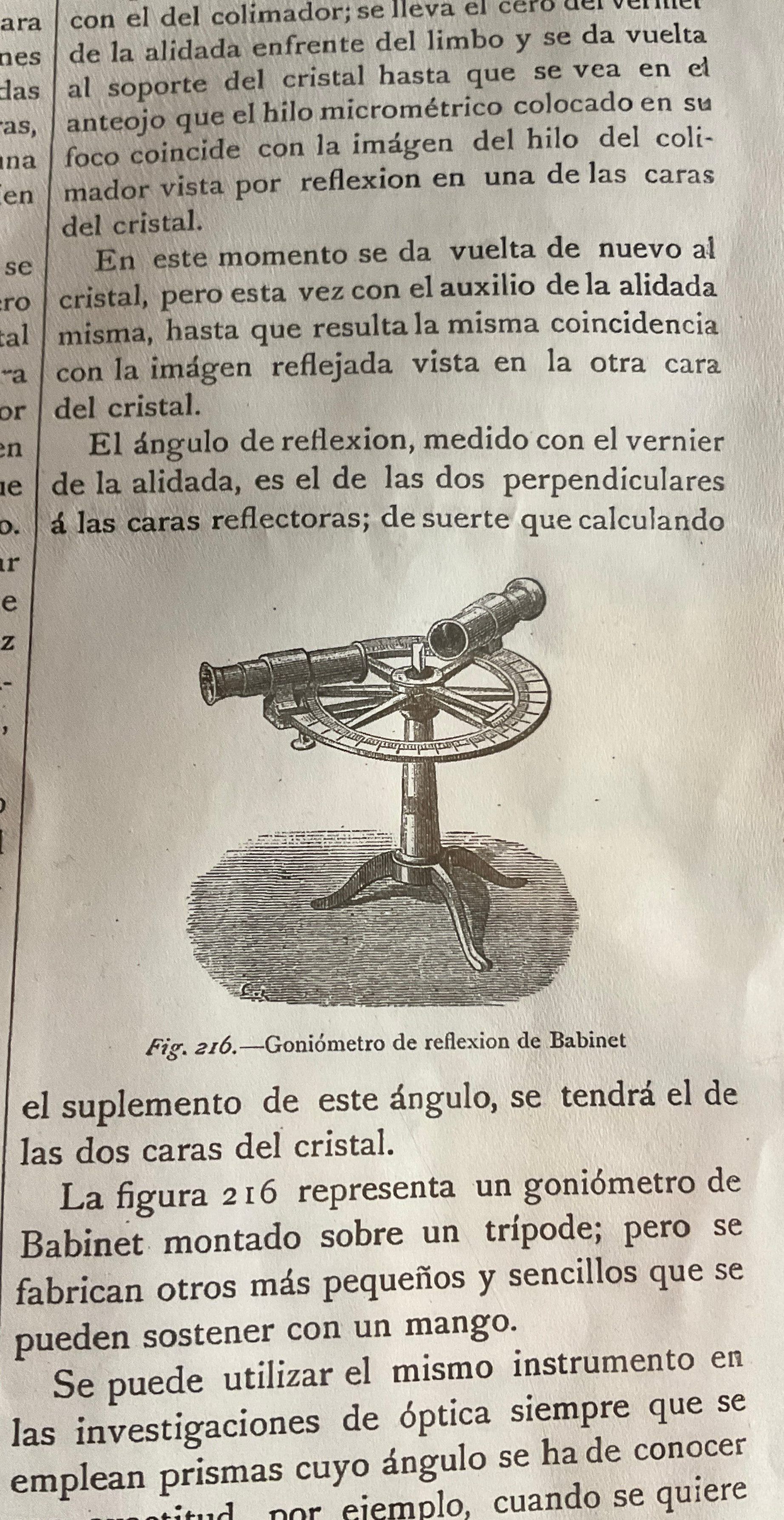

El fragment del manual que mostres explica el mètode exacte de Babinet, que funciona així:
1️⃣ Il·lumines el col·limador
La llum surt com un feix paral·lel.
2️⃣ Situes el cristall a la plataforma
Amb una cara orientada cap al col·limador.
3️⃣ Gires el telescopi fins que el reticle coincideix
Amb la imatge reflectida de la ranura del col·limador.
→ Aquesta coincidència indica el pla exacte de la cara.
4️⃣ Llegeixes l’angle en el limbe
5️⃣ Repetició per a l’altra cara
Es repeteix amb una altra cara del cristall.
La diferència entre les lectures = angle real entre cares.
Això és just el que diu el text que tens fotografiat.
⸻
🧪 QUÈ S’HI FEIA A LA PRÀCTICA?
Amb un goniòmetre així es podia:
✔ Determinar el sistema cristal·lí d’un mineral (cúbic, tetragonal, mono…).
✔ Identificar minerals desconeguts comparant angles característics.
✔ Estudiar qualitat de creixement de cristalls sintètics.
✔ Fer mesures d’alta precisió (errors típics de 1’ – 30’’ d’arc).
Era un instrument imprescindible en mineralogia i cristal·lografia abans de la difracció de raigs X.
⸻
🏛️ VALOR HISTÒRIC
Aquest model concret és:
• Un instrument de precisió altíssima.
• Dels que utilitzaven a facultats de física i ciències naturals.
• Probablement fabricat per R&J Beck, Rudolph & Schmidt o fabricants francesos d’òptica fina.
• Valor museístic: alt, perquè el disseny de Babinet va dominar gairebé un segle.
⸻
