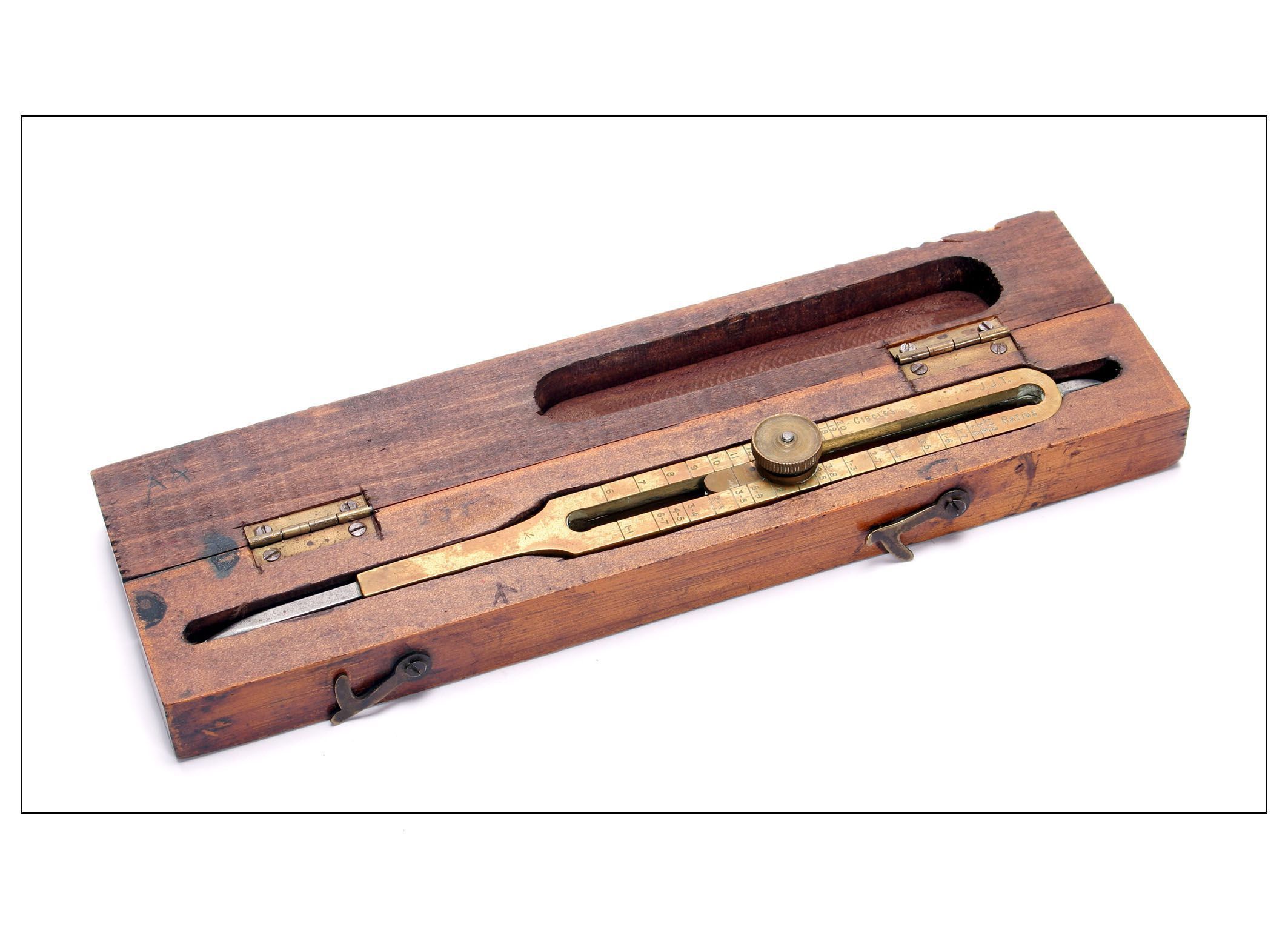

El compàs de proporcions és una eina matemàtica i geomètrica dissenyada per ajudar a calcular proporcions, escalar figures o fer divisions precises d’una línia o d’un objecte. Aquesta eina va ser àmpliament utilitzada per arquitectes, matemàtics, enginyers, navegants i artistes des del Renaixement fins al segle XIX, abans de la popularització d’instruments moderns com els regles i les calculadores.
Característiques principals:
• Disseny:
• Està format per dues varetes metàl·liques o de fusta unides per un cargol o frontissa al centre. Aquesta frontissa és mòbil i permet ajustar l’obertura dels braços.
• Cada braç té escales graduades a banda i banda, que corresponen a diferents funcions geomètriques i matemàtiques.
• Té punxes o extremitats en els dos extrems, que s’utilitzen per mesurar distàncies sobre superfícies.
• Escales graduades:
• Les escales estan dissenyades per a càlculs com divisió proporcional, duplicació d’àrees, càlculs d’arrels quadrades o cúbiques, entre d’altres.
Funcions principals:
1. Escalar figures: Es pot utilitzar per reduir o ampliar figures mantenint les proporcions originals.
2. Divisió proporcional: Permet dividir línies o superfícies en segments proporcionals amb molta precisió.
3. Disseny arquitectònic i artístic: Els artistes el feien servir per transferir mesures d’un model original a una escala diferent en el dibuix o escultura.
4. Usos en navegació i topografia: Ajuda a calcular distàncies i proporcions entre punts en mapes o cartes nàutiques.
Com s’utilitza?
1. Ajusta la frontissa central per fixar la relació proporcional desitjada segons l’escala marcada.
2. Col·loca els dos extrems en la distància que vols mesurar o transferir.
3. Llegeix o trasllada la mesura als altres extrems, que estaran proporcionalment ajustats segons l’escala.
Importància històrica:
El compàs de proporcions va ser perfeccionat per grans figures com Galileu Galilei, que en va desenvolupar una versió més sofisticada per ajudar en càlculs científics. Aquesta eina era crucial en èpoques en què el càlcul manual era la norma, i encara avui és apreciada per la seva elegància mecànica i simplicitat funcional.
