Aquesta peça és un sensor bimetàl·lic amb interruptor, un muntatge didàctic (marca BIOFIZ) utilitzat als instituts i universitats per mostrar com funciona un termostat mecànic basat en la deformació d’una làmina bimetàl·lica quan s’escalfa.
Et faig una explicació clara, científica i directa del que tens a la imatge.
⸻
🔥 QUÈ ÉS UN SENSOR BIMETÀL·LIC?
Un bimetall és una làmina formada per dos metalls diferents soldats entre si, cadascun amb un coeficient de dilatació diferent.
Quan s’escalfa:
• un metall s’expandeix més,
• l’altre menys,
• i la làmina completa es corba.
Aquesta curvatura es pot aprofitar per activar o desactivar un interruptor, igual com fan els termòstats clàssics.
⸻
🧩 QUINES PECES VEUS AL MUNTATGE?

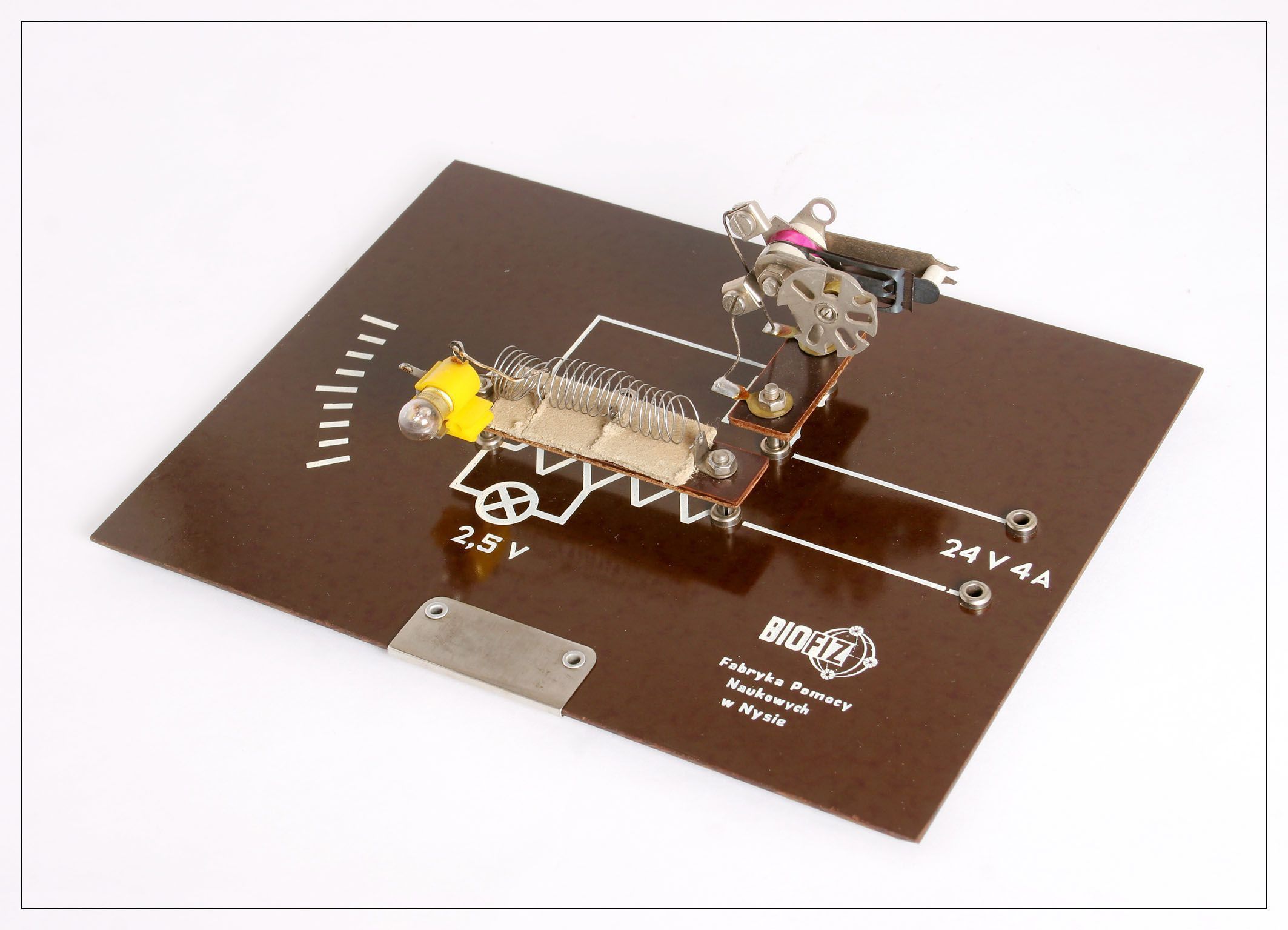

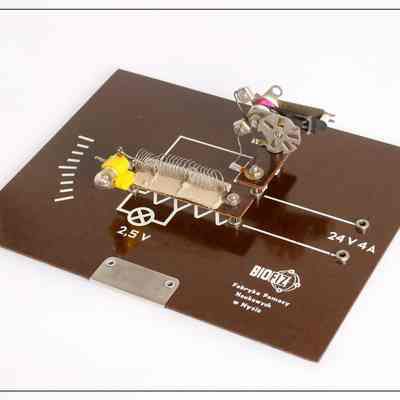

La imatge mostra un model demostratiu muntat sobre una base fenòlica. Les parts principals són:
1️⃣ Làmina bimetàl·lica (enrotllada en espiral)
A la foto es veu clarament una espiral metàl·lica, que és la forma típica en demostracions perquè amplifica el moviment al escalfar-se.
2️⃣ Resistència calefactora
És la bobina metàl·lica allotjada a un costat.
Quan hi circula corrent a 2,5 V, escalfa el bimetall.
3️⃣ Interruptor o contacte mòbil
Un petit braç metàl·lic que es mou quan l’espiral es deforma.
Serveix tant per:
• tancar un circuit quan la temperatura puja,
• com per obrir-lo (segons com estigui ajustat).
4️⃣ Borns de connexió
Marcats com:
• 2,5 V → entrada per a l’escalfador
• 24 V 4A → alimentació del circuit que serà interromput pel bimetall
5️⃣ Esquema serigrafiat
A la base hi ha un petit diagrama que mostra com s’ha de connectar.
⸻
⚙️ COM FUNCIONA EL MUNTATGE?
1️⃣ Connectes 2,5 V a la resistència
La resistència escalfa.
2️⃣ El bimetall s’escalfa i es corba
A mesura que augmenta la temperatura, l’espiral gira lleugerament.
3️⃣ El moviment acciona un interruptor
Pot:
• tancar un contacte
• o obrir-lo
segons com estigui ajustada la lleva de pressió.
4️⃣ Activa un altre circuit extern (24 V – 4 A)
Per exemple:
• un timbre
• una llum
• un relé
• un ventilador de seguretat
⸻
🧪 QUÈ S’ENSENYAVA AMB AQUEST MODEL?
És un muntatge didàctic pensat per explicar de manera visual:
✔ Termostats analògics (com els de les estufes i planxes antigues)
✔ Relació entre calor i dilatació tèrmica
✔ Moviment mecànic generat per canvis de temperatura
✔ Sensors de temperatura simples
✔ Principi dels disjuntors tèrmics (protecció per sobrecàrrega)
⸻
🏫 QUI FABRICAVA AQUEST MODEL?
El logotip BIOFIZ és una empresa que fabricava equips educatius per laboratoris de física, molt utilitzats en:
• instituts
• escoles tècniques
• facultats de ciències
El codi V 4-37 és la referència del model.
⸻
