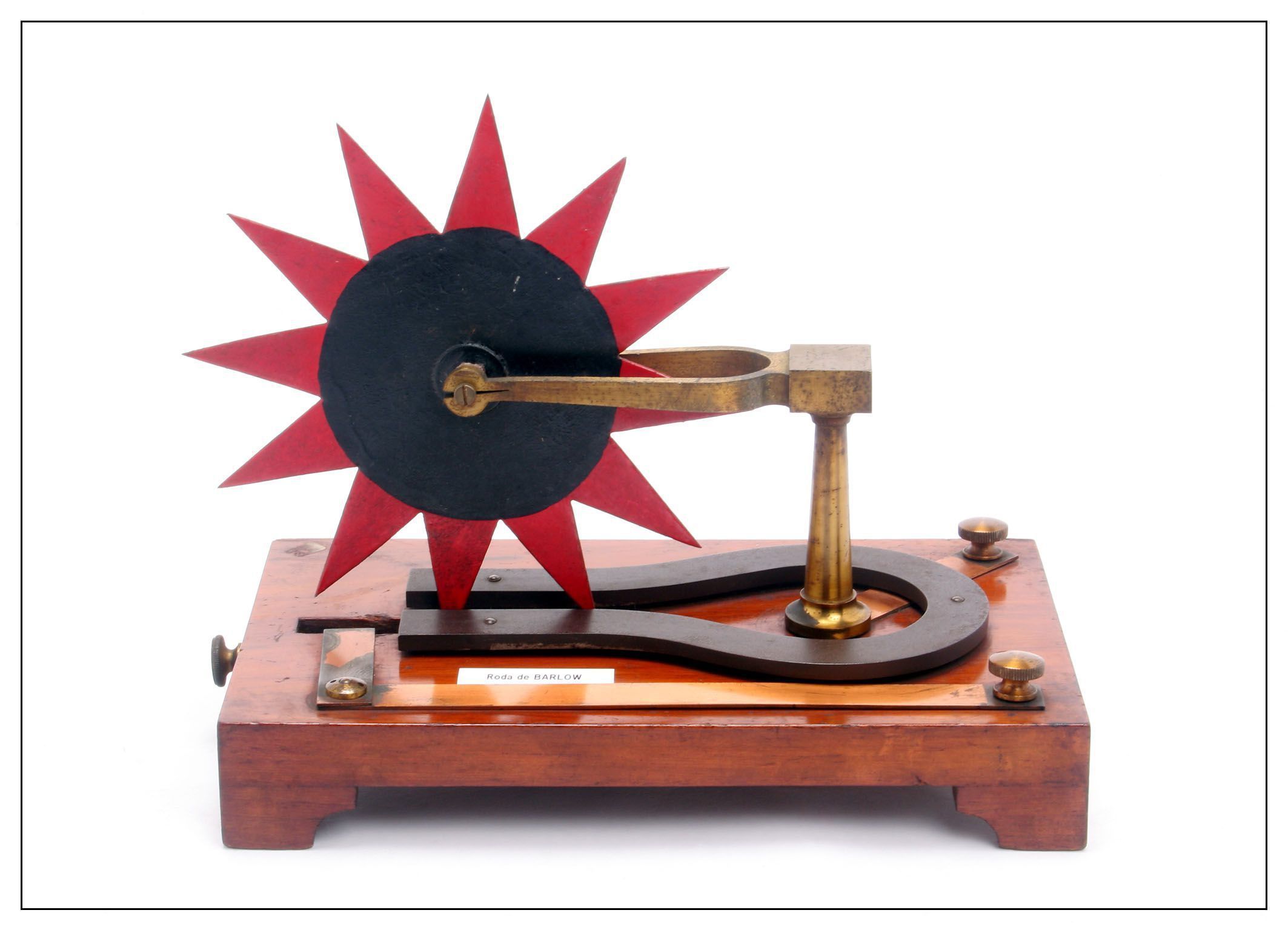

Aquesta peça és una Roda de Barlow, un dels primers motors elèctrics pràctics de la història (1822).
És una peça clau en la història de l’electromagnetisme i es feia servir com a demostració didàctica del moviment produït per forces magnètiques sobre un corrent elèctric.
T’explico clarament el que tens al davant i com funcionava.
⸻
⚡ QUÈ ÉS LA RODA DE BARLOW?
La Barlow’s Wheel és un motor electromagnètic molt primerenc.
Funciona fent circular corrent elèctric a través d’una roda metàl·lica que es troba immersa en un camp magnètic generat per un imant en forma d’U.
Quan el corrent passa, la interacció corrent + camp magnètic genera una força de tipus Lorentz (F = I·L × B) que fa girar la roda.
És la demostració directa i visible del principi que governa tots els motors elèctrics moderns.
⸻

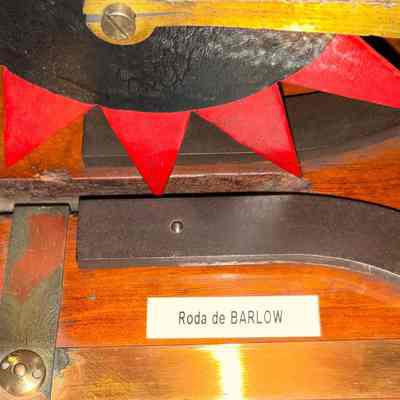

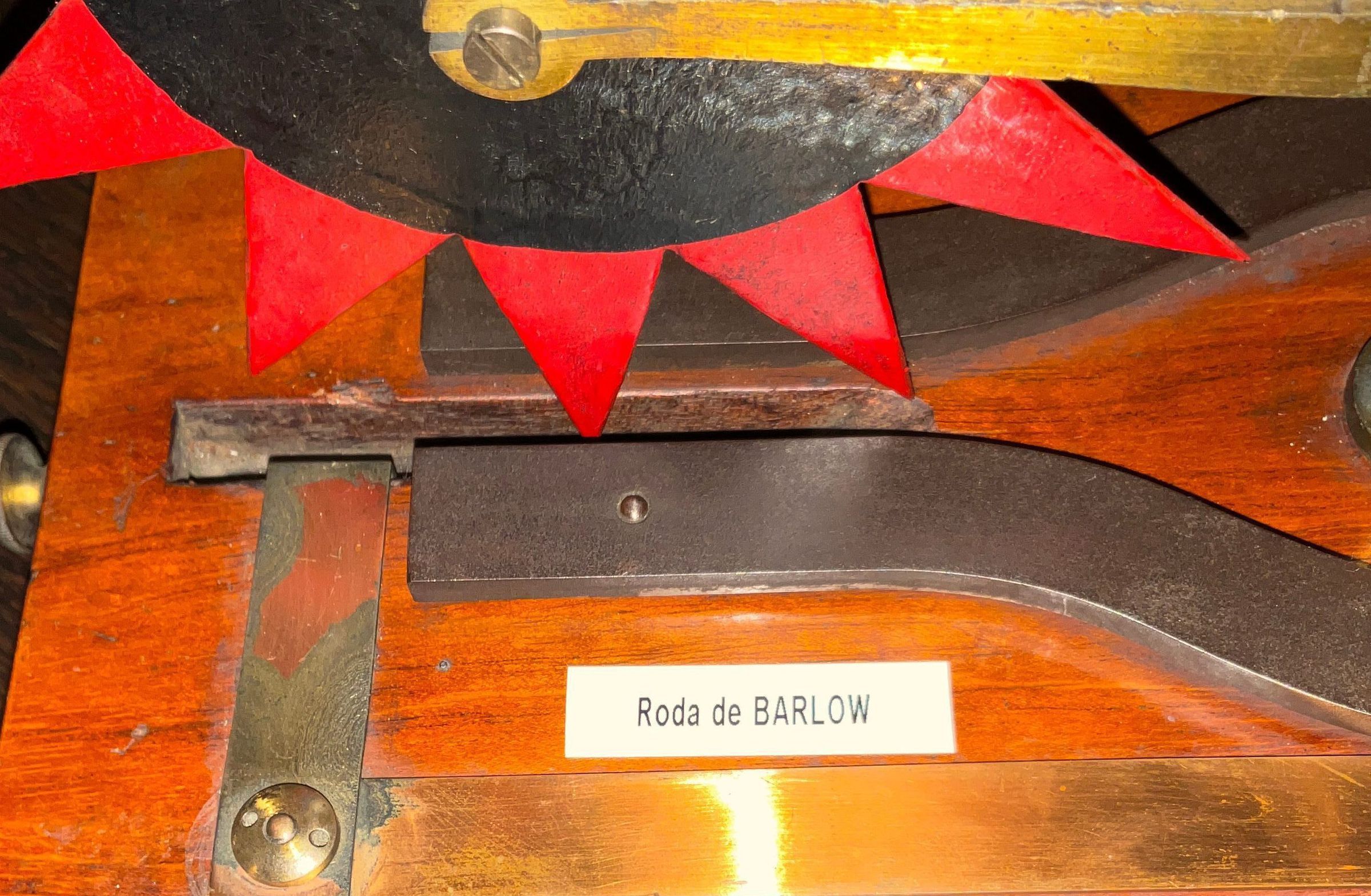

🧩 PARTS QUE VEUS A LES FOTOGRAFIES
1️⃣ Roda dentada o estrella
En molts models didàctics, com el teu, les pales són llargues i pintades (aquí de color vermell).
En la versió original eren dents metàl·liques curtes submergides en mercuri; en les versions modernes es va eliminar el mercuri i es fan pales llargues.
2️⃣ Braç conductor
Uneix l’eix de la roda amb el contacte elèctric.
Condueix el corrent cap a la roda.
3️⃣ Base amb un imant en forma d’U
El canal corbat negre que veus és una guia per situar un imant de ferradura (U-shaped magnet).
La roda gira entre els dos pols del camp magnètic.
4️⃣ Contactes i terminals
Als extrems de la base tens els punts on es connecta una alimentació DC (bateria o font).
5️⃣ Suport vertical
Aguanta l’eix i permet el gir lliure.
⸻
⚙️ COM FUNCIONA (VERSIÓ DIDÀCTICA COM LA TEVA)
1. S’alimenta amb corrent continu (CC).
Normalment 4–6 V en aquests models escolars.
2. El corrent entra al braç, flueix per la roda i surt per un contacte lliscant a la base.
3. La roda, trobant-se entre els pols de l’imant, pateix una força perpendicular (regla de la mà dreta).
4. Aquesta força crea un parell de gir:
⇒ la roda comença a girar contínuament.
5. Quan una pala perd contacte, n’entra una altra, mantenint el corrent i el moviment.
⸻
🧪 QUÈ ES DEMOSTRAVA AMB AQUEST APARELL?
✔ L’efecte de la força de Lorentz sobre un conductor amb corrent
✔ El principi fonamental del motor elèctric
✔ La conversió d’energia elèctrica en mecànica
✔ Com el camp magnètic interactua amb una trajectòria de corrent
És un dels experiments més clars i espectaculars d’electromagnetisme clàssic.
⸻
🏛️ VALOR HISTÒRIC
• Inventada per Peter Barlow el 1822.
• Va ser un dels primers motors electromagnètics pràctics.
• Precedeix Faraday, Pixii, Gramme i la invenció del motor modern.
• Peça típica de laboratoris antics de física i museus de ciència.
El model del teu museu és un muntatge escolar de qualitat, probablement de primera meitat del segle XX, imitant el disseny original
