Un heliògraf és un instrument utilitzat principalment per mesurar la durada de la llum solar directa en un lloc específic al llarg d’un dia. També s’ha usat històricament com a dispositiu de senyalització mitjançant reflexos de llum solar, però la seva funció més coneguda és en el camp de la meteorologia.
Tipus d’heliògrafs
Hi ha diversos tipus d’heliògrafs, però el més comú és l’heliògraf de Campbell-Stokes, que es descriu a continuació:

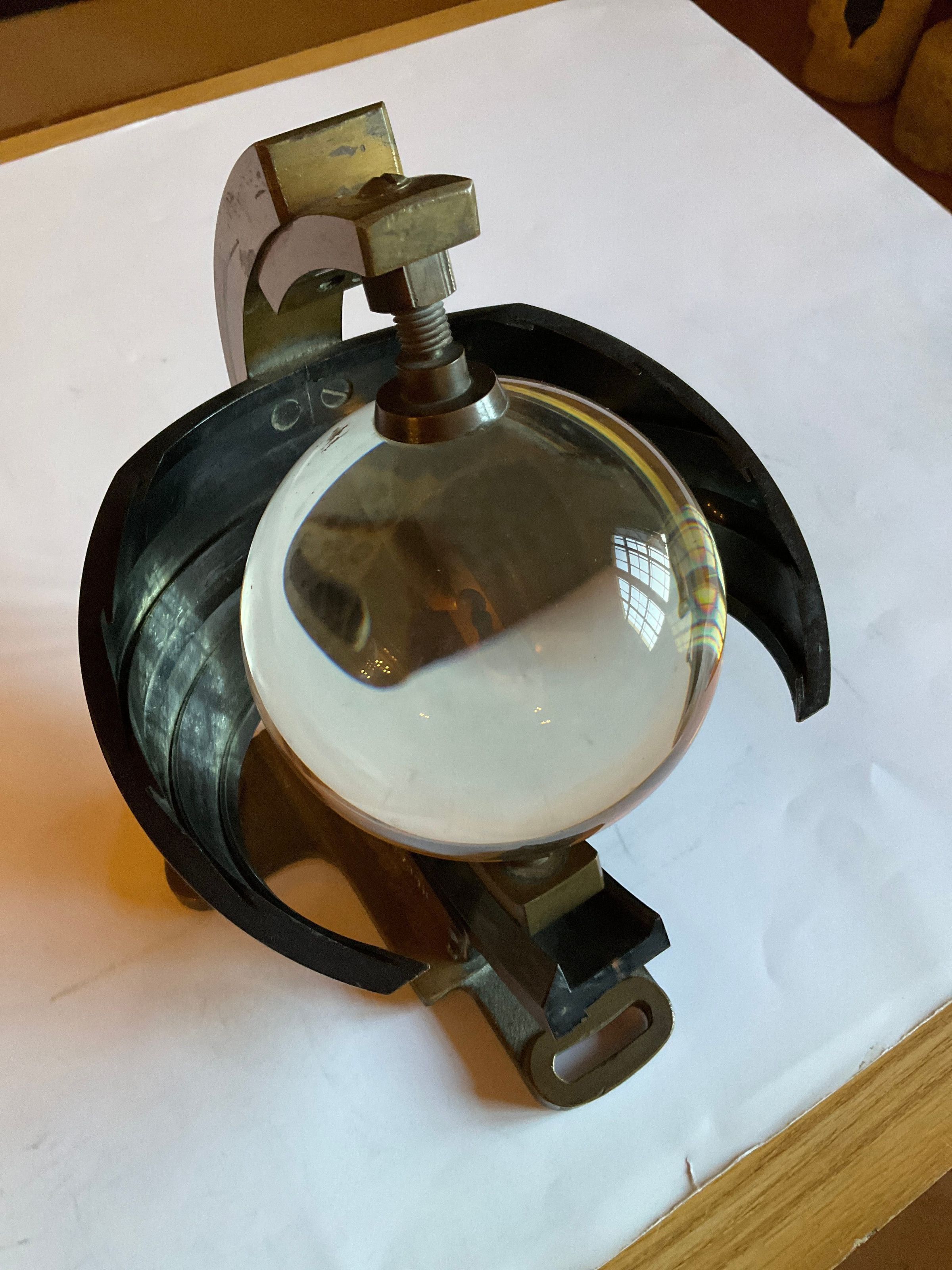

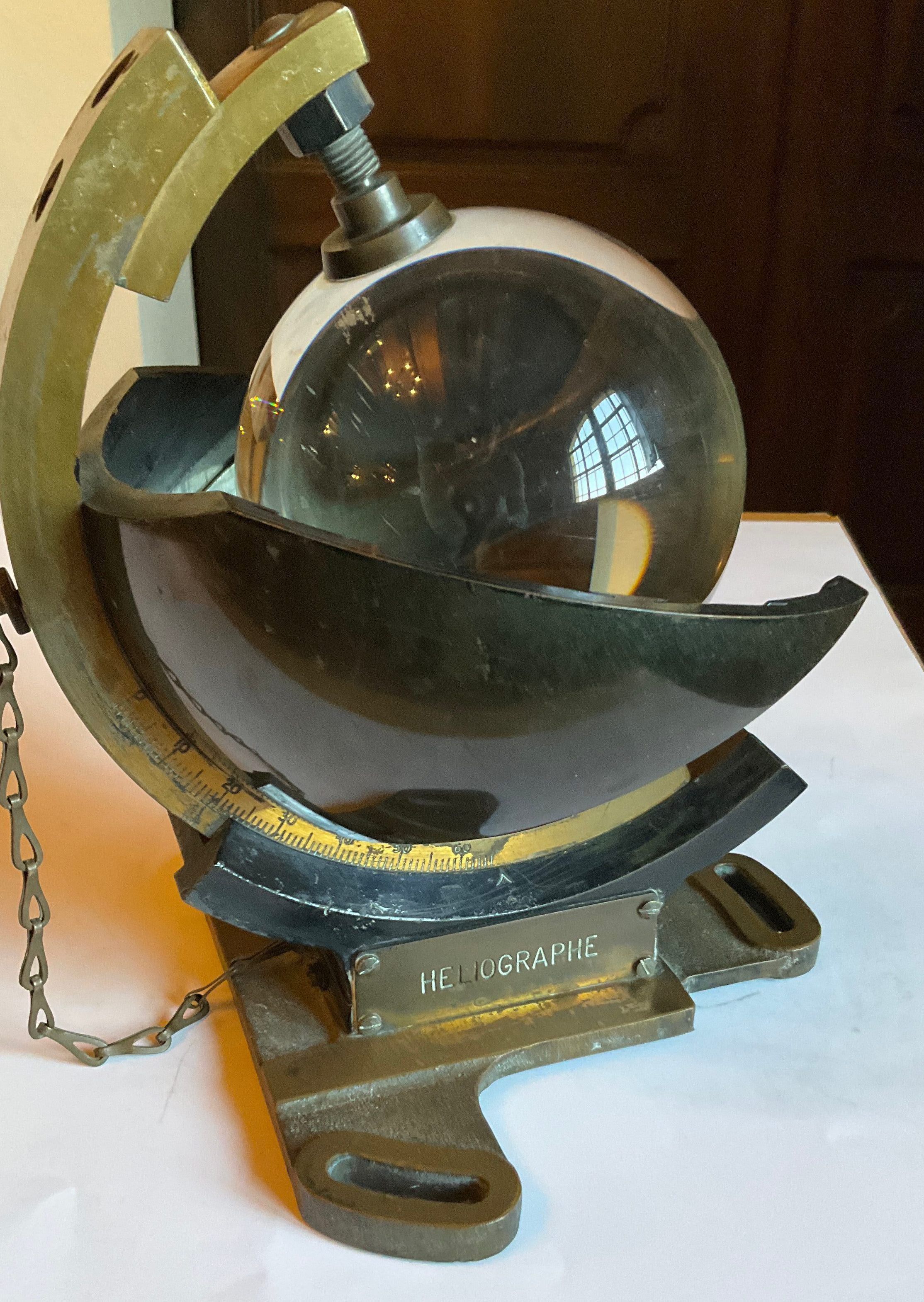

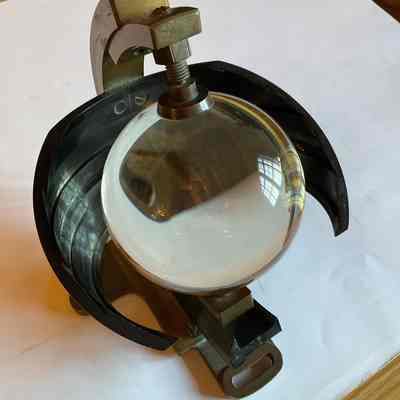

Heliògraf de Campbell-Stokes
1. Components principals:
• Esfera de cristall: Una bola de vidre o cristall que actua com una lent per concentrar la llum solar.
• Targeta de registre: Una banda corbada de paper especial que envolta parcialment l’esfera i on es registren els raigs de sol.
• Suport metàl·lic: Manté l’esfera fixa i ajustada segons la latitud del lloc.
2. Funcionament:
• Quan el sol brilla, la llum solar es concentra en un punt gràcies a l’esfera de cristall.
• Aquest punt concentrat de llum crema una línia al llarg de la targeta de registre, deixant una marca que correspon al temps durant el qual el sol ha estat visible.
• Si el cel està ennuvolat i no hi ha llum solar directa, no es produeix cap marca.
3. Interpretació:
• La targeta de registre mostra un traç discontinu si el dia és parcialment assolellat, o un traç complet si hi ha sol tot el dia.
• La longitud del traç es correlaciona amb la durada de la llum solar directa en hores.
Història i ús meteorològic
• Inventat per John Francis Campbell al segle XIX i perfeccionat per George Gabriel Stokes, aquest dispositiu ha estat àmpliament utilitzat per meteoròlegs per recollir dades sobre la insolació (hores de llum solar).
• Tot i ser un dispositiu senzill, l’heliògraf ha estat molt fiable i s’ha utilitzat durant dècades en estacions meteorològiques de tot el món.
Històricament, un altre tipus d’heliògraf es va utilitzar com a mitjà de comunicació visual en zones remotes. Aquest dispositiu aprofitava un mirall mòbil per reflectir els raigs de sol cap a un punt llunyà. Movent el mirall en patrons, es podien enviar missatges en codi Morse.
Importància i evolució
Encara que avui dia hi ha sensors electrònics més moderns per mesurar la radiació solar i la llum del sol, l’heliògraf continua sent útil en aplicacions tradicionals i pedagògiques. A més, simbolitza una manera enginyosa i pràctica de mesurar fenòmens naturals utilitzant principis físics bàsics.
