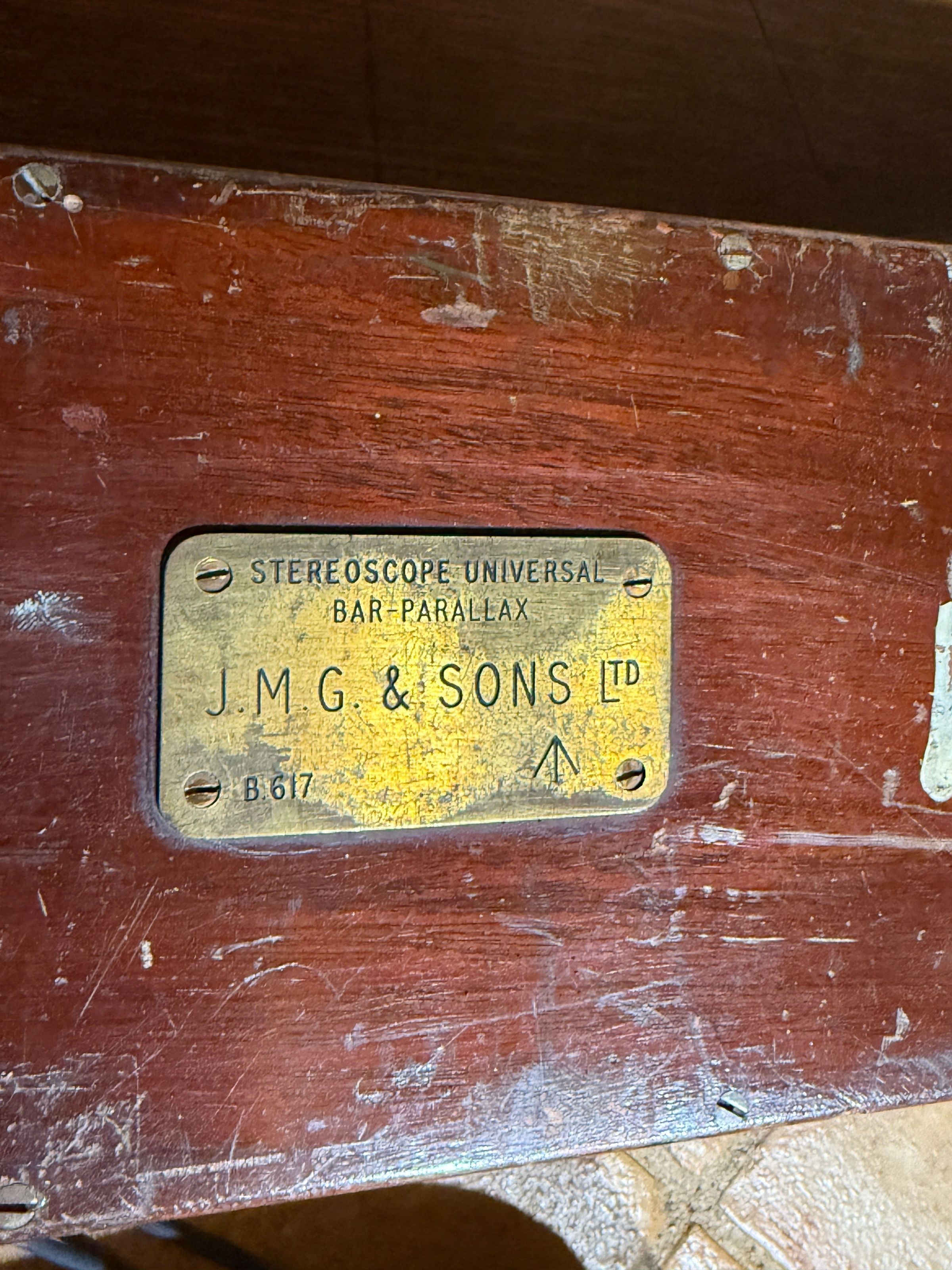

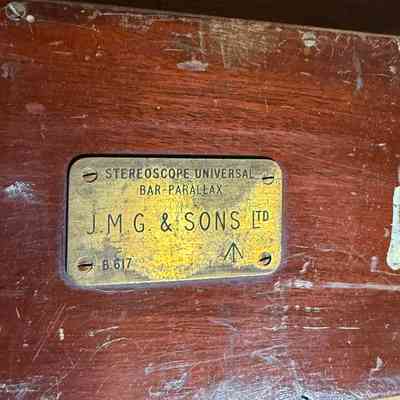

Gràcies per compartir aquestes imatges, són molt interessants! El que tens és un “Stereoscope Universal Bar-Parallax” fabricat per J.M.G. & Sons Ltd, un dispositiu utilitzat en fotogrametria i estereoscòpia per a la visualització i mesura de fotografies aèries estereoscòpiques.
Què és exactament aquest aparell?
Aquest tipus de estereoscopi de barra (bar-parallax stereoscope) s’utilitzava principalment per:
• Visualitzar imatges estereoscòpiques (dues fotografies aèries preses des de punts lleugerament diferents).
• Mesurar la parallaxi entre punts visibles en ambdues imatges, amb l’objectiu de calcular alçades o relleu del terreny.
És una eina fonamental en topografia, cartografia i reconeixement militar (especialment durant i després de la Segona Guerra Mundial), i també en estudis geogràfics i geològics.
⸻

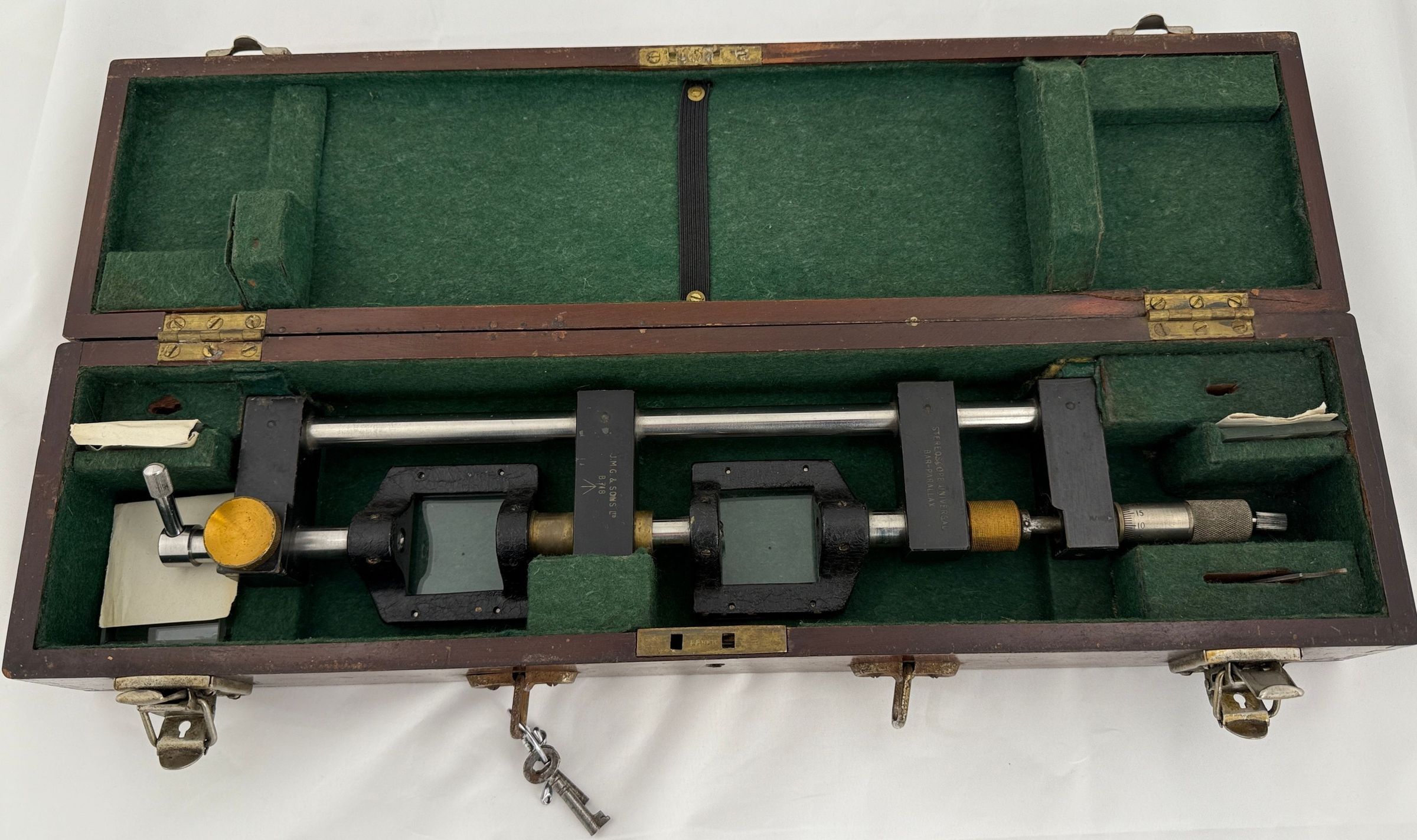

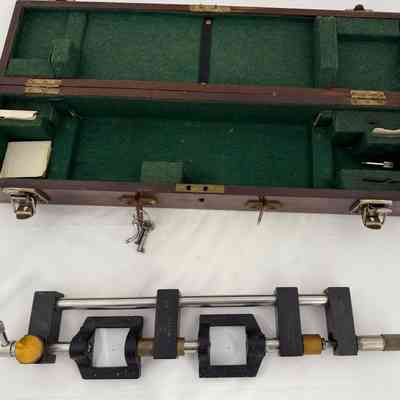

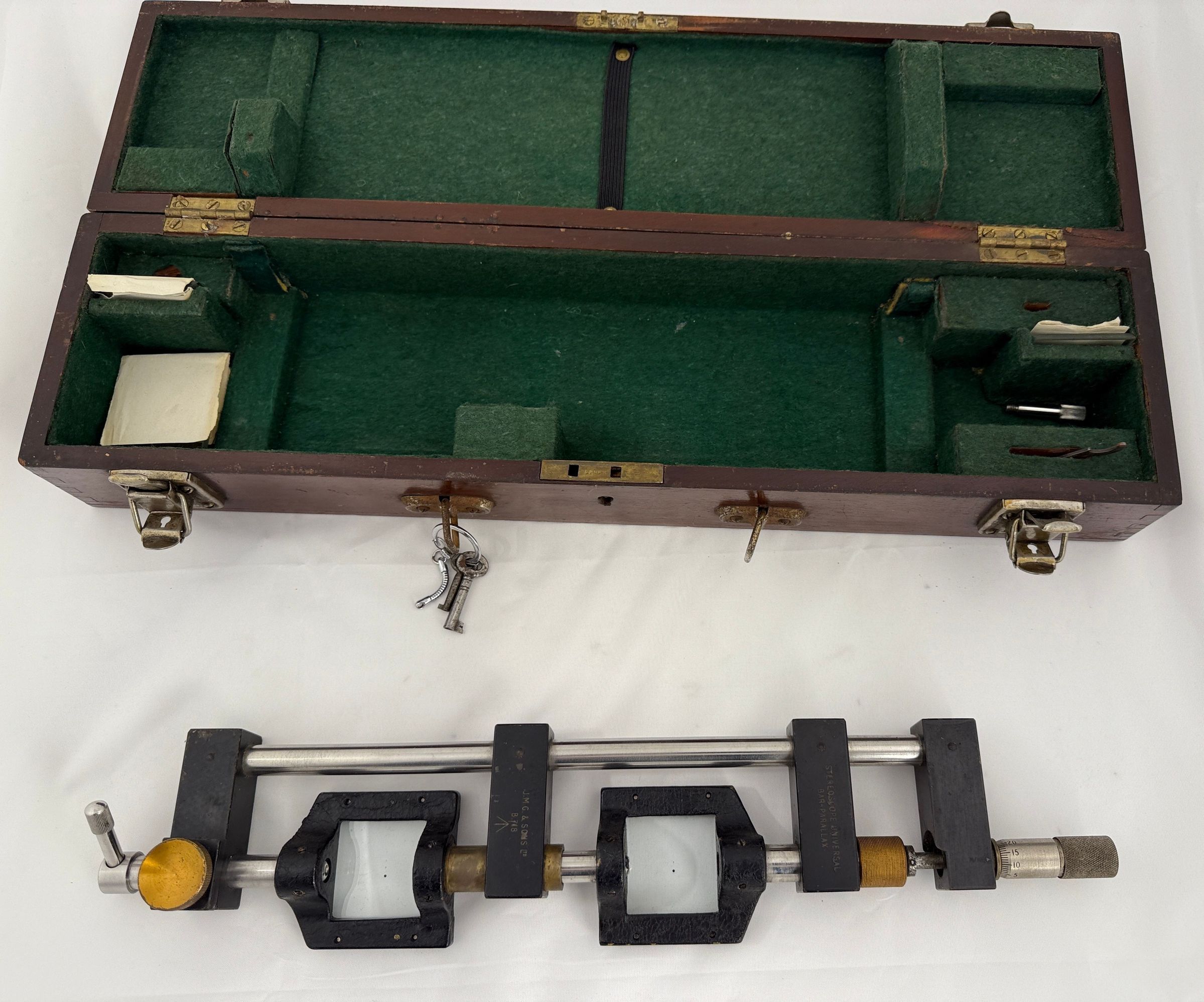

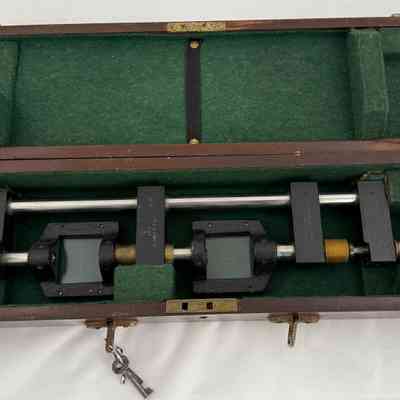

Components clau (segons la imatge):
• La barra metàl·lica serveix com a estructura principal sobre la qual es mouen dues lents o visors.

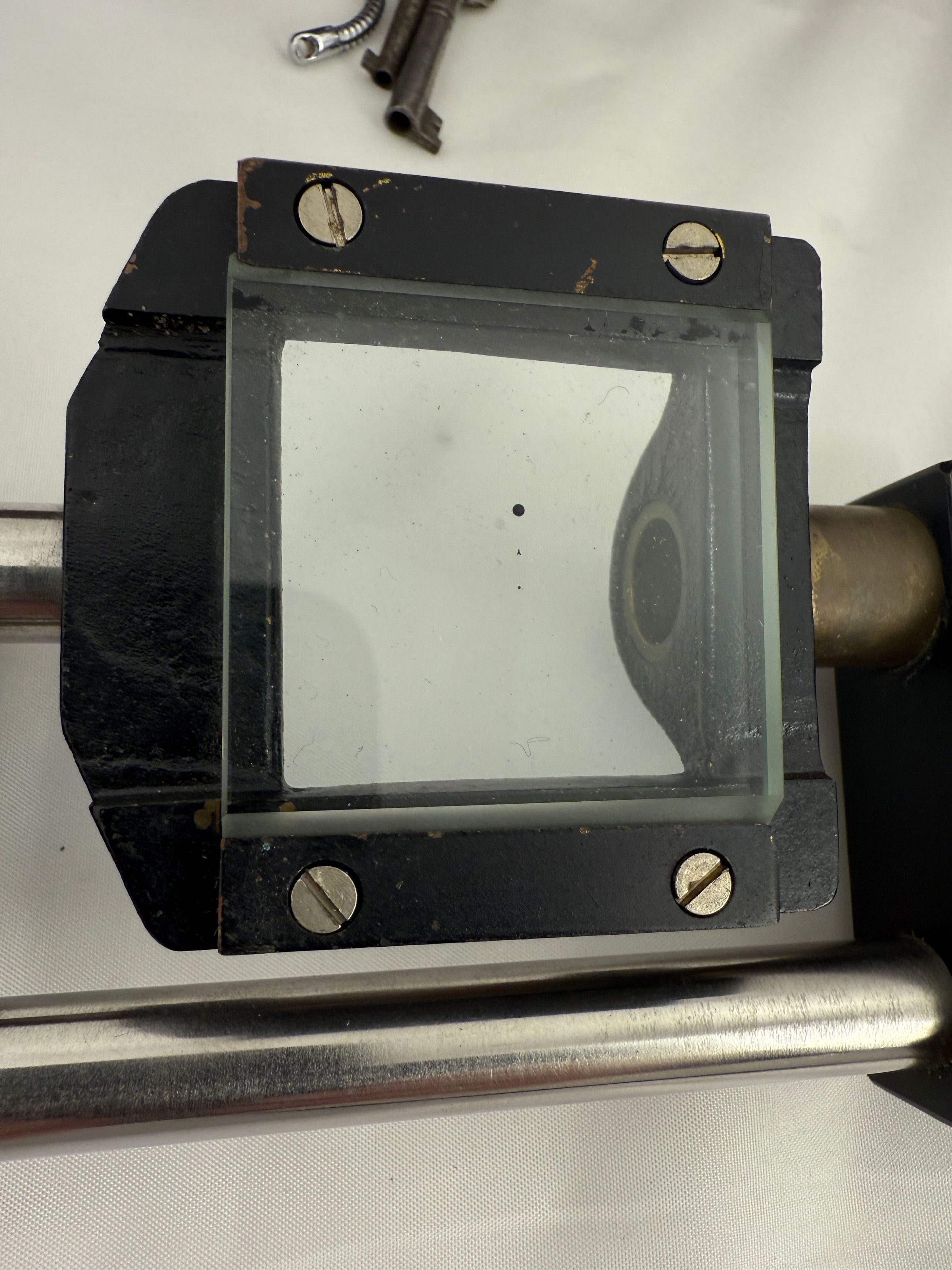

• Els visors amb lupes permeten visualitzar en 3D les imatges estereoscòpiques.
• Els controls laterals (possiblement micromètrics) permeten desplaçar un dels visors per mesurar la parallaxi horitzontal entre punts.
• La caixa folrada indica que era un aparell de precisió, protegit durant el transport i el seu ús.
⸻
Qui eren J.M.G. & Sons Ltd?
Encara que no és una empresa molt coneguda avui dia, fabricants com aquest estaven especialitzats en instrumentació d’alta precisió, sovint treballant per a governs, serveis de cartografia o forces armades.
⸻
Per a què es feia servir?
Aquest dispositiu formava part d’un sistema per a crear mapes precisos a partir de fotografies aèries. Es podien calcular:
• Diferències d’altitud (a través de la parallaxi).
• Pendents, formes del terreny i ubicacions precises d’elements geogràfics.
• Informació estratègica en reconeixement militar o planificació civil.
⸻
La traducció al català de “Stereoscope Universal Bar-Parallax” seria:
Estereoscopi Universal de Barra amb Parallaxi
Aquí tens una explicació més detallada dels termes:
• Estereoscopi: instrument per veure imatges en tres dimensions a partir de dues imatges planes lleugerament desplaçades.
• Universal: en aquest cas vol dir que l’instrument és versàtil o adaptable a diversos tipus d’imatges o usos.
• Barra amb Parallaxi: fa referència a la barra de desplaçament que permet ajustar la posició dels visors per mesurar la parallaxi, que és la diferència aparent de posició d’un objecte vist des de dos punts diferents (fonamental per calcular profunditat o alçades).
