Investigat que és llum de calç amb benzina per llanterna màgica (lime light)Use

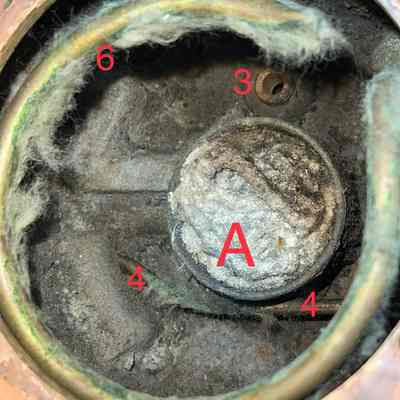

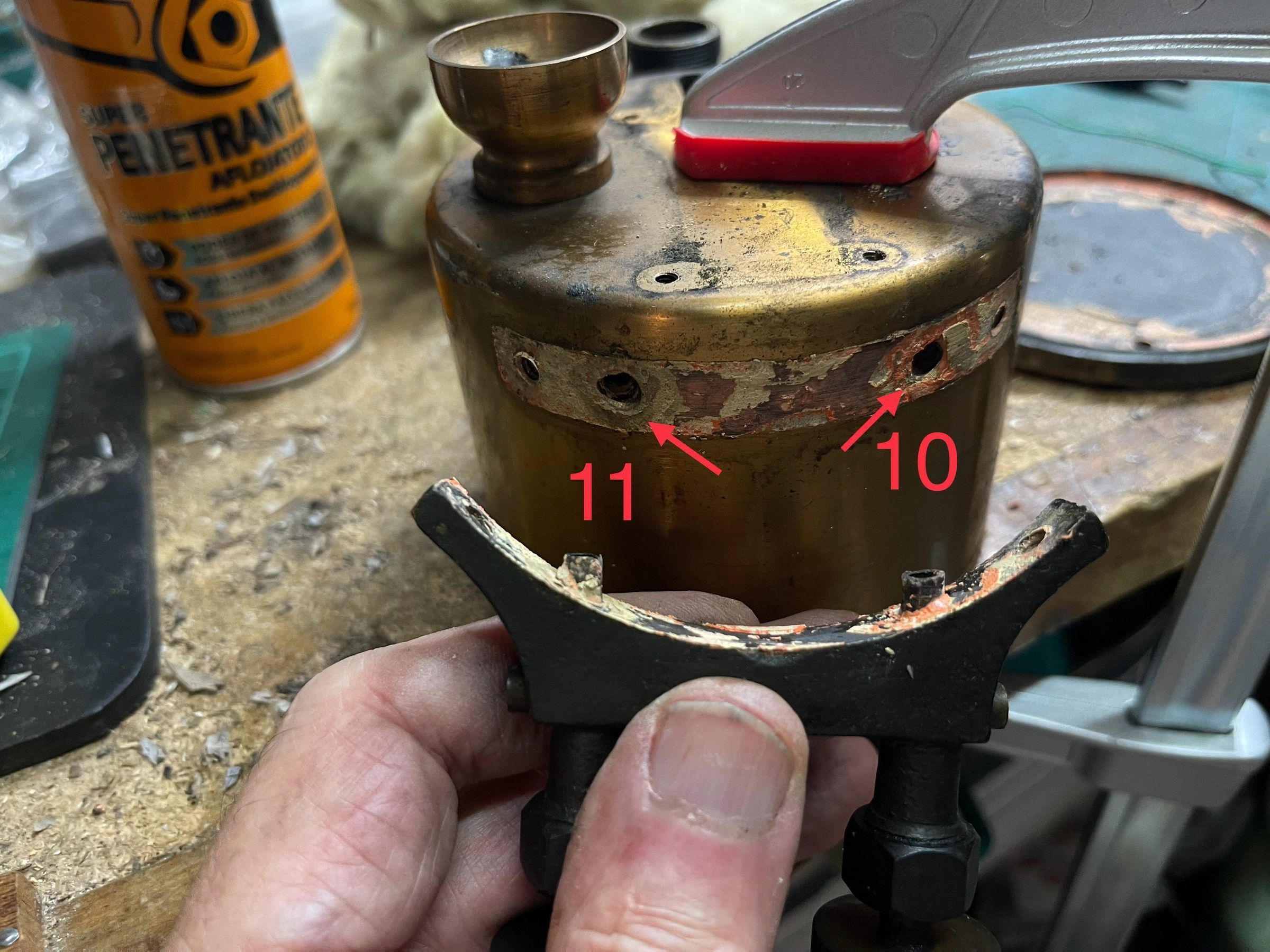

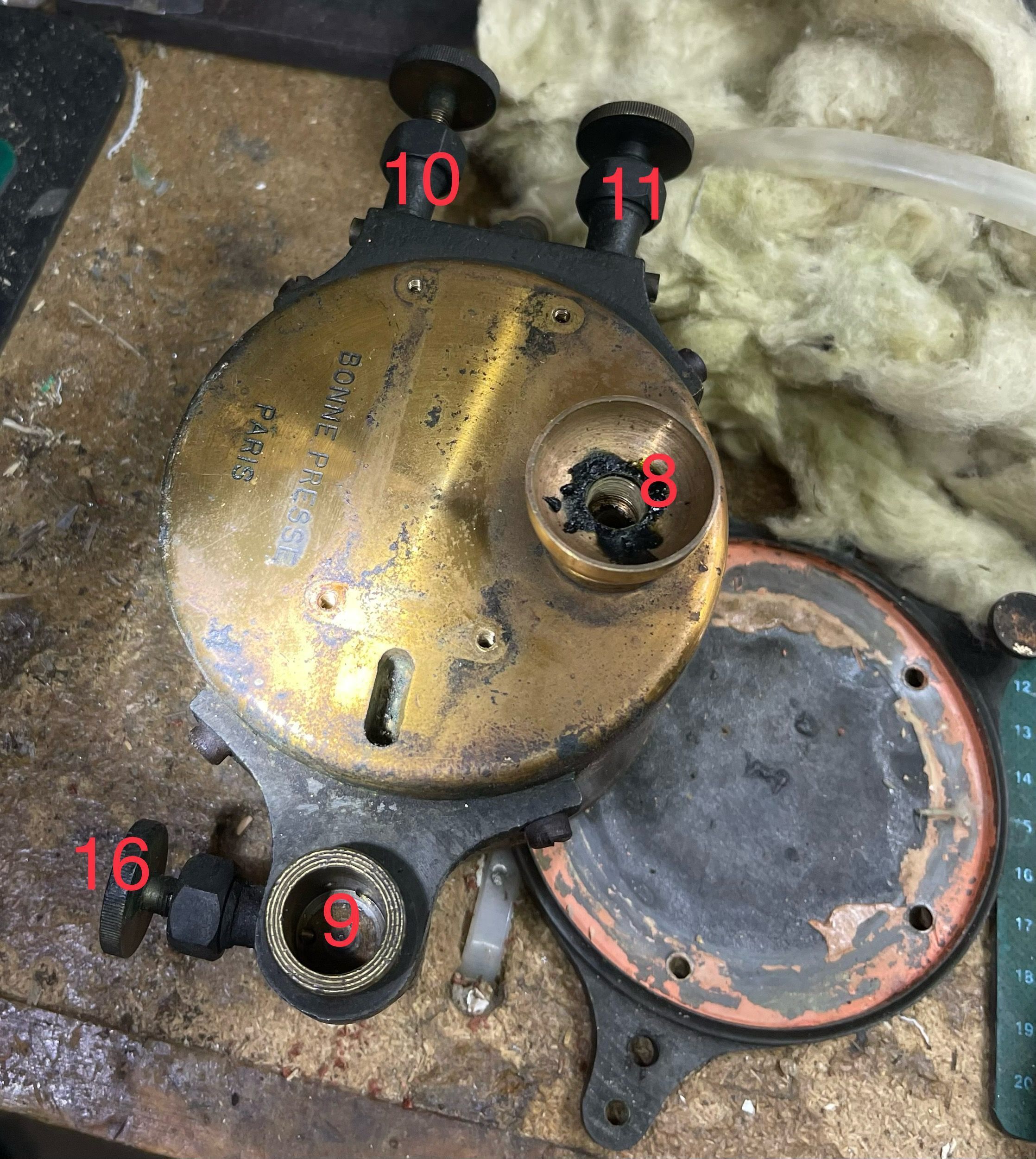

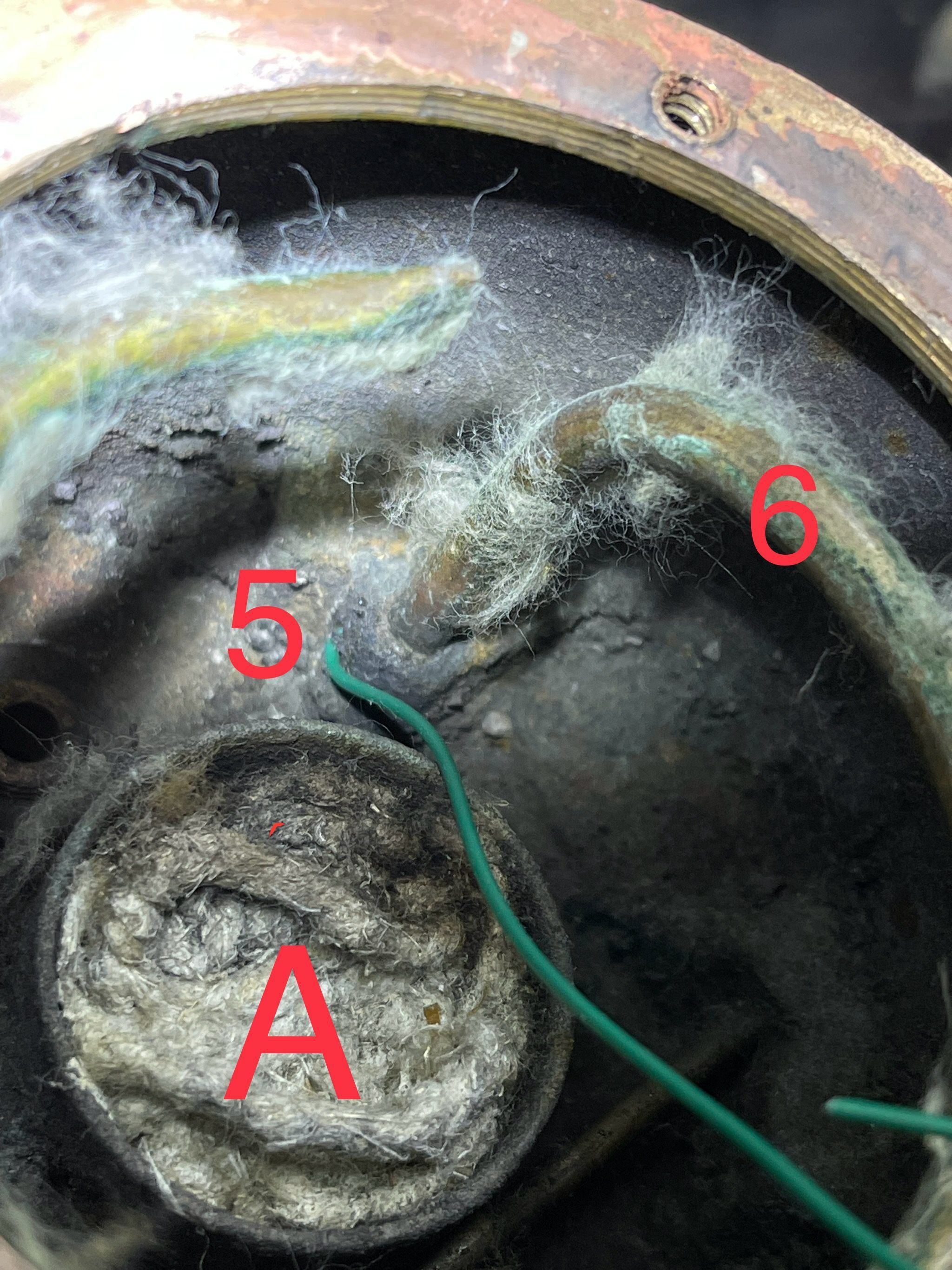

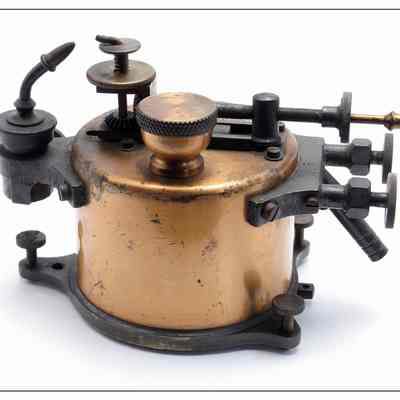

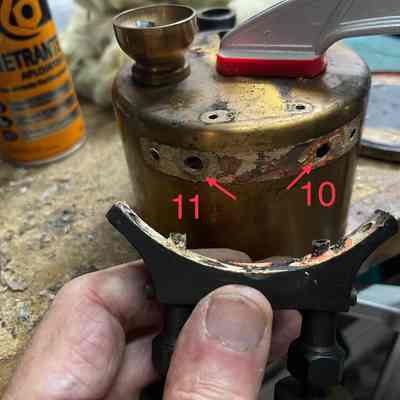

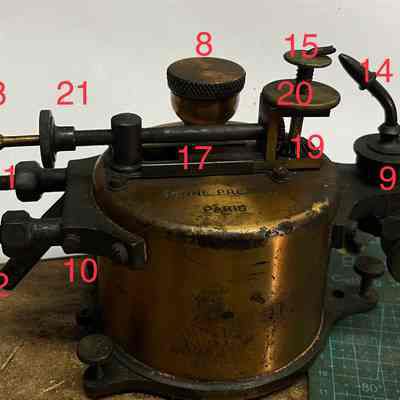

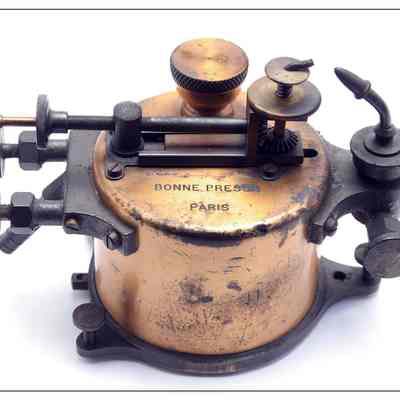

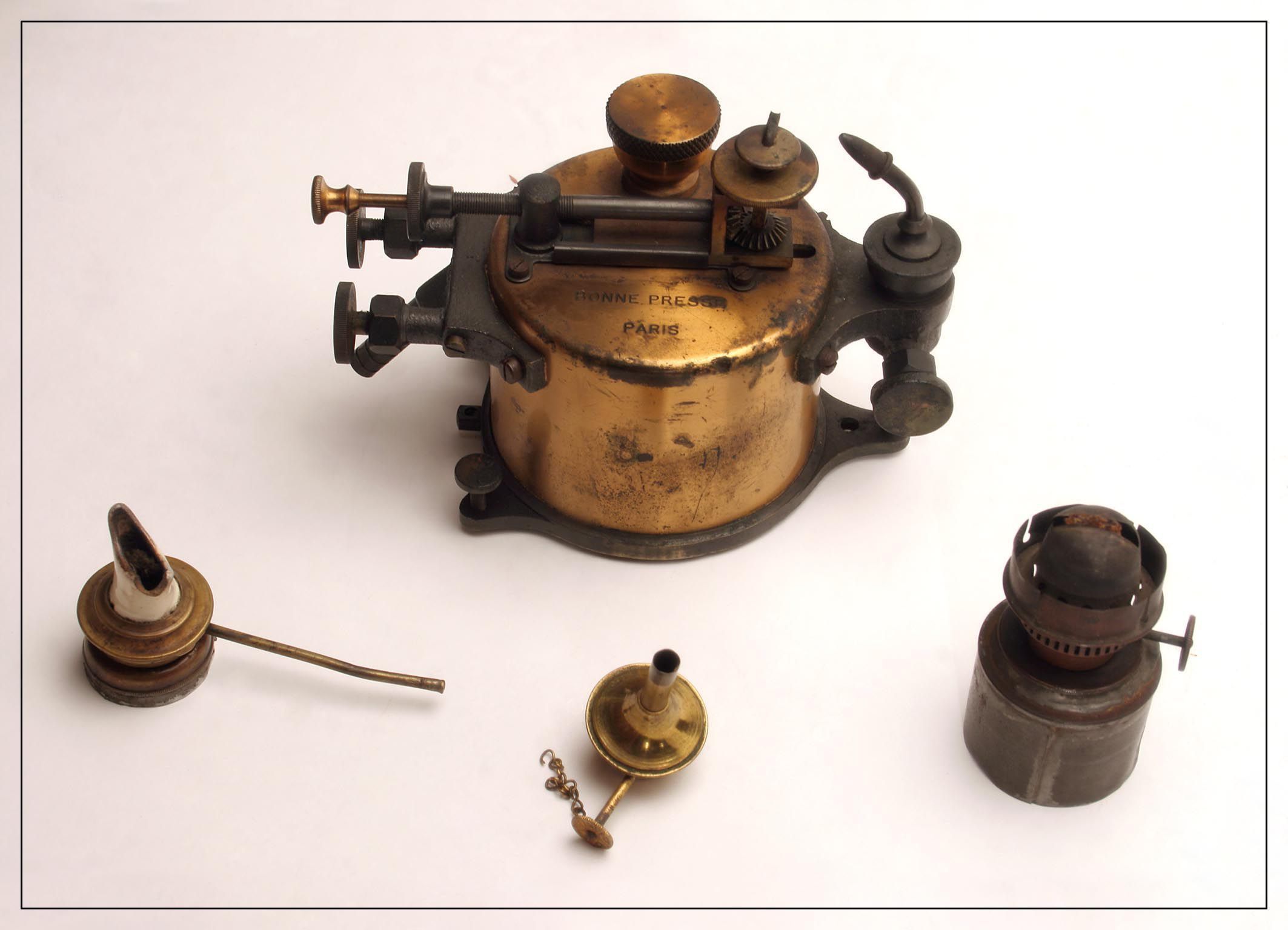

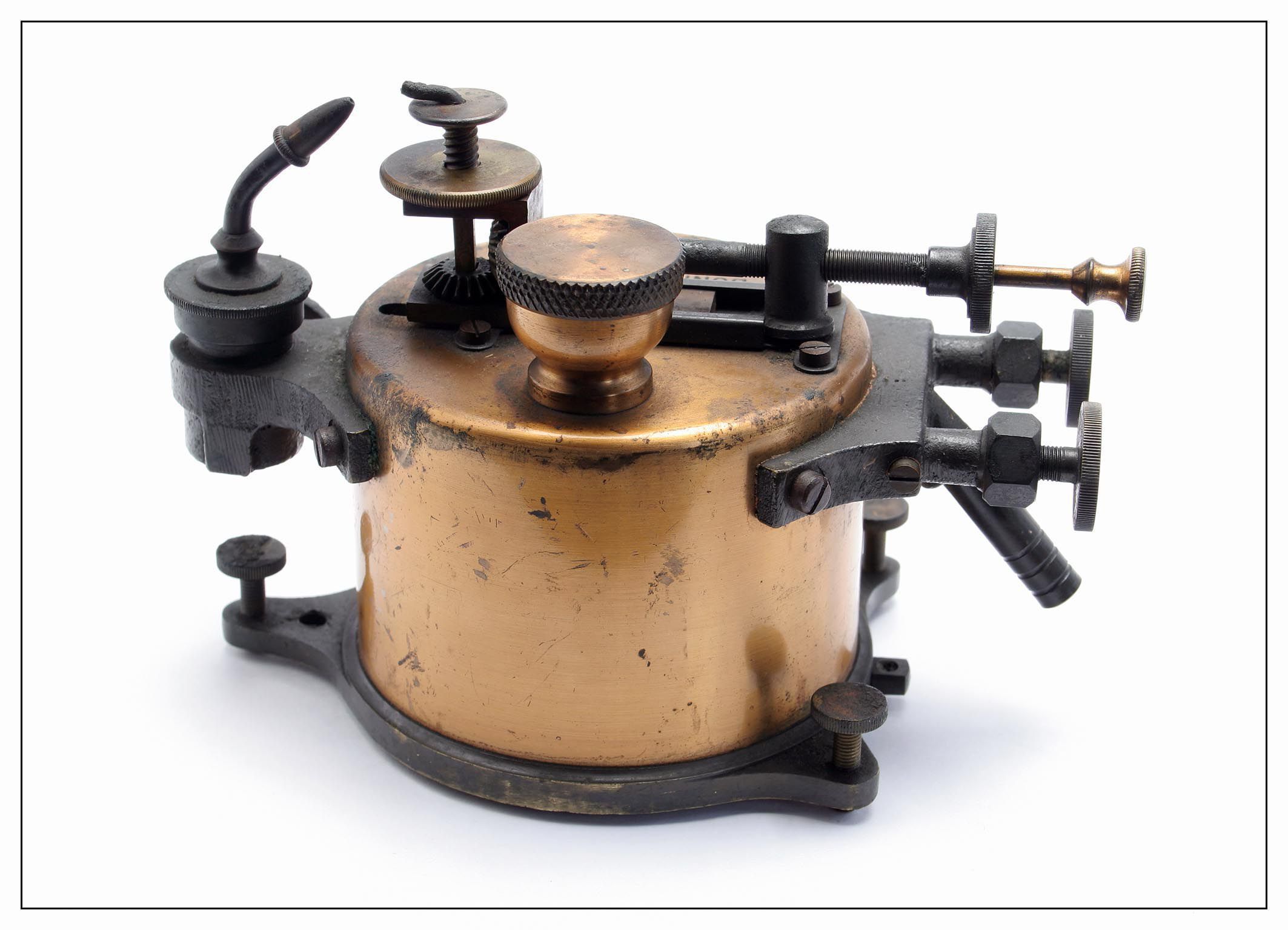

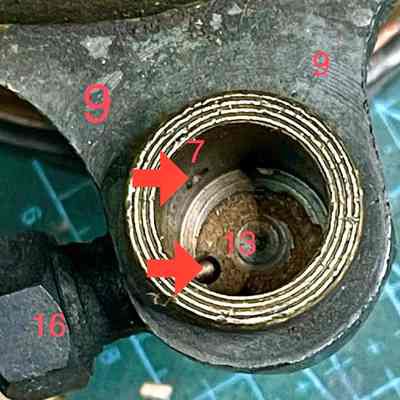

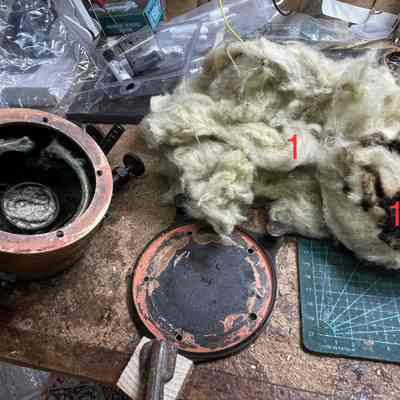

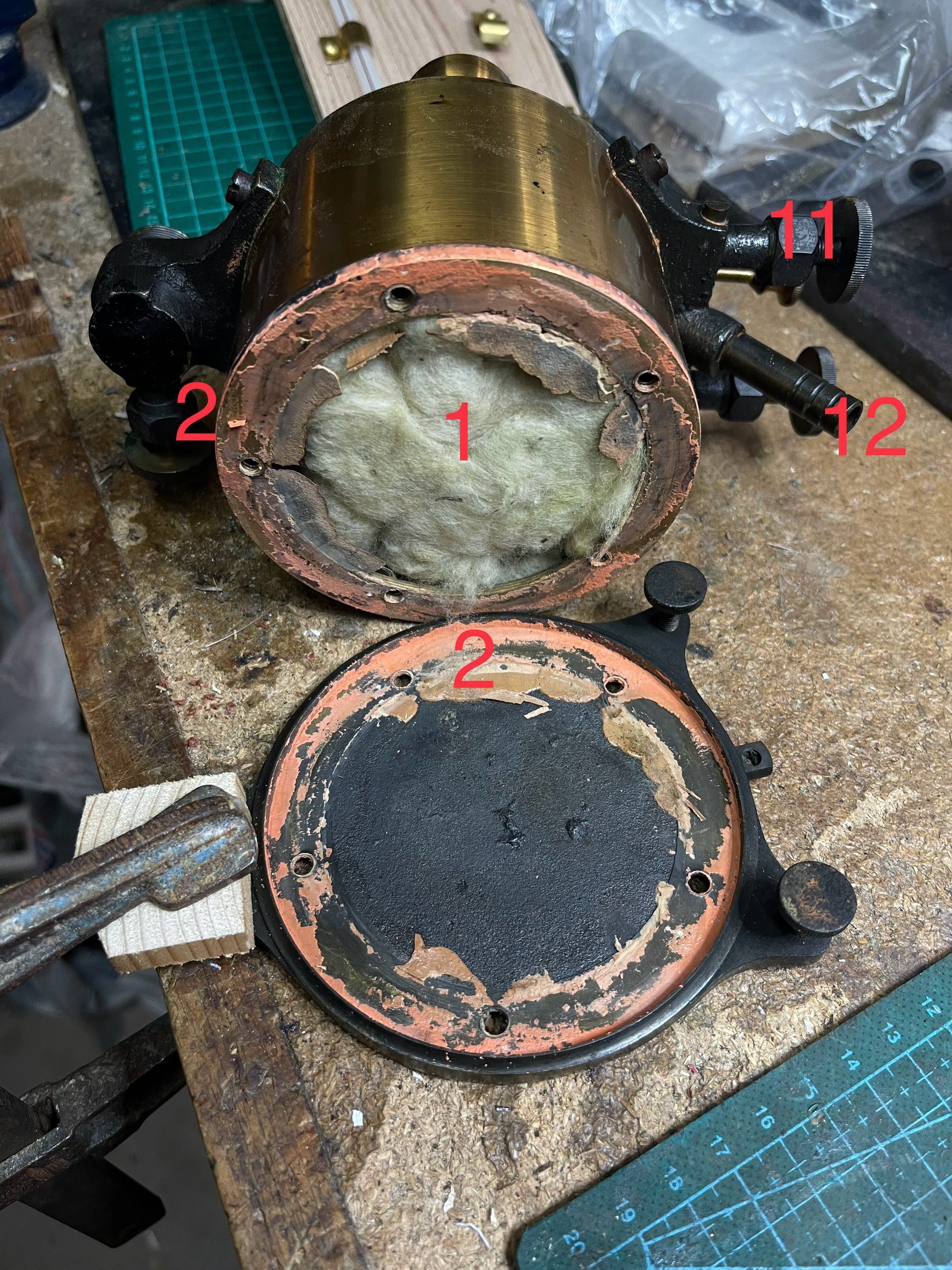

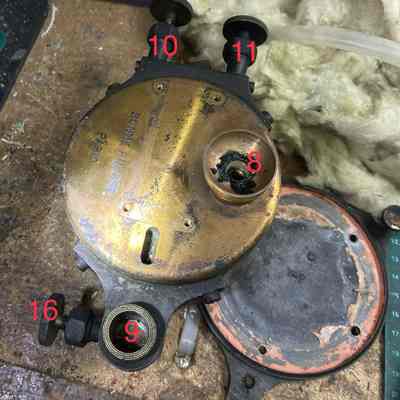

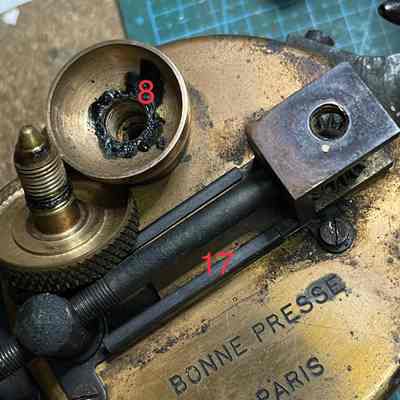

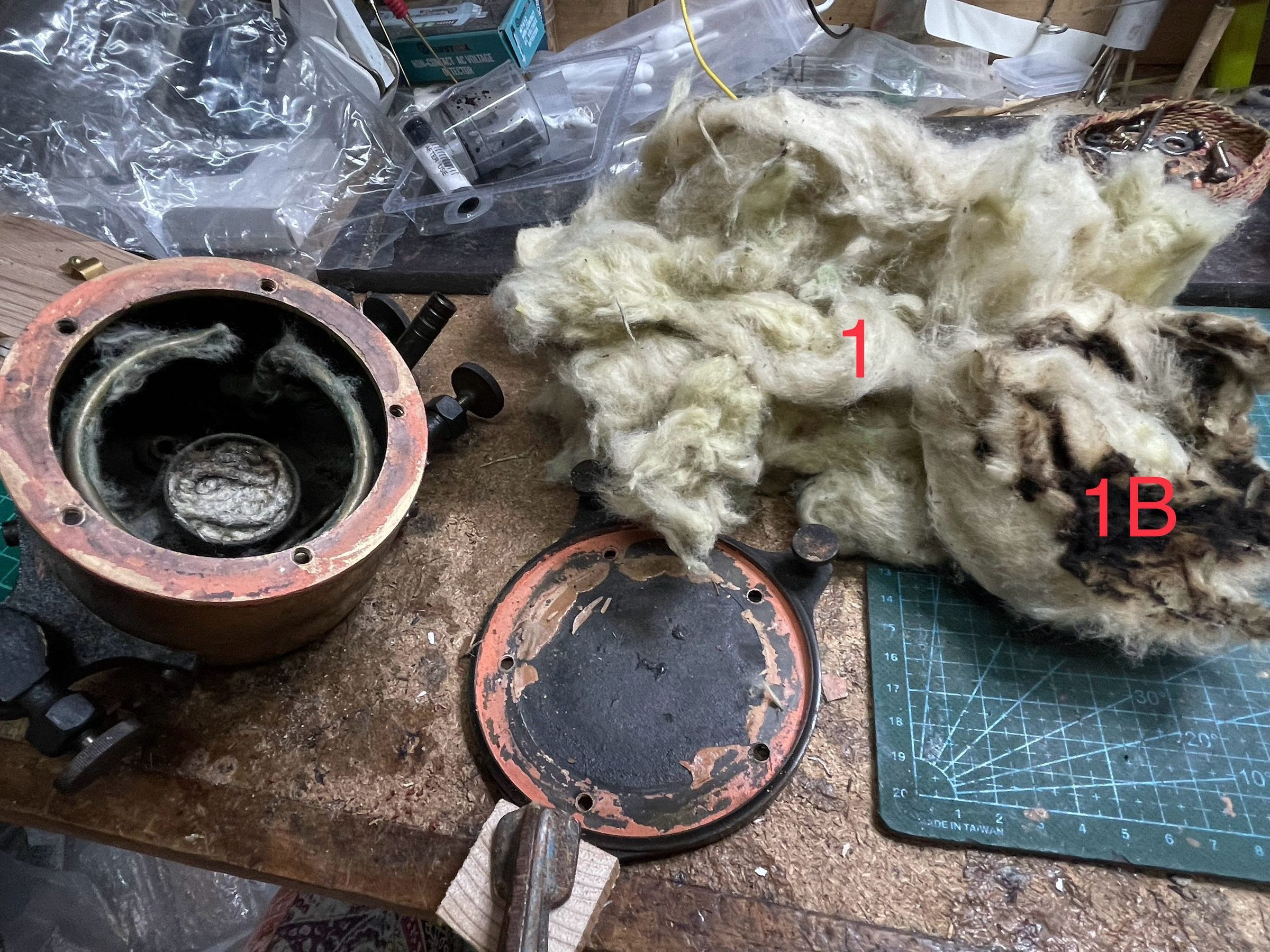

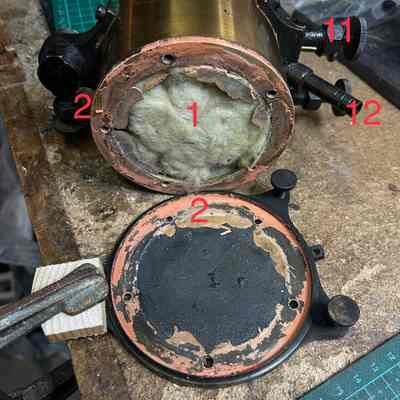

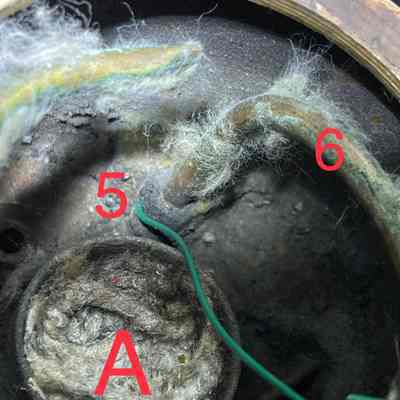

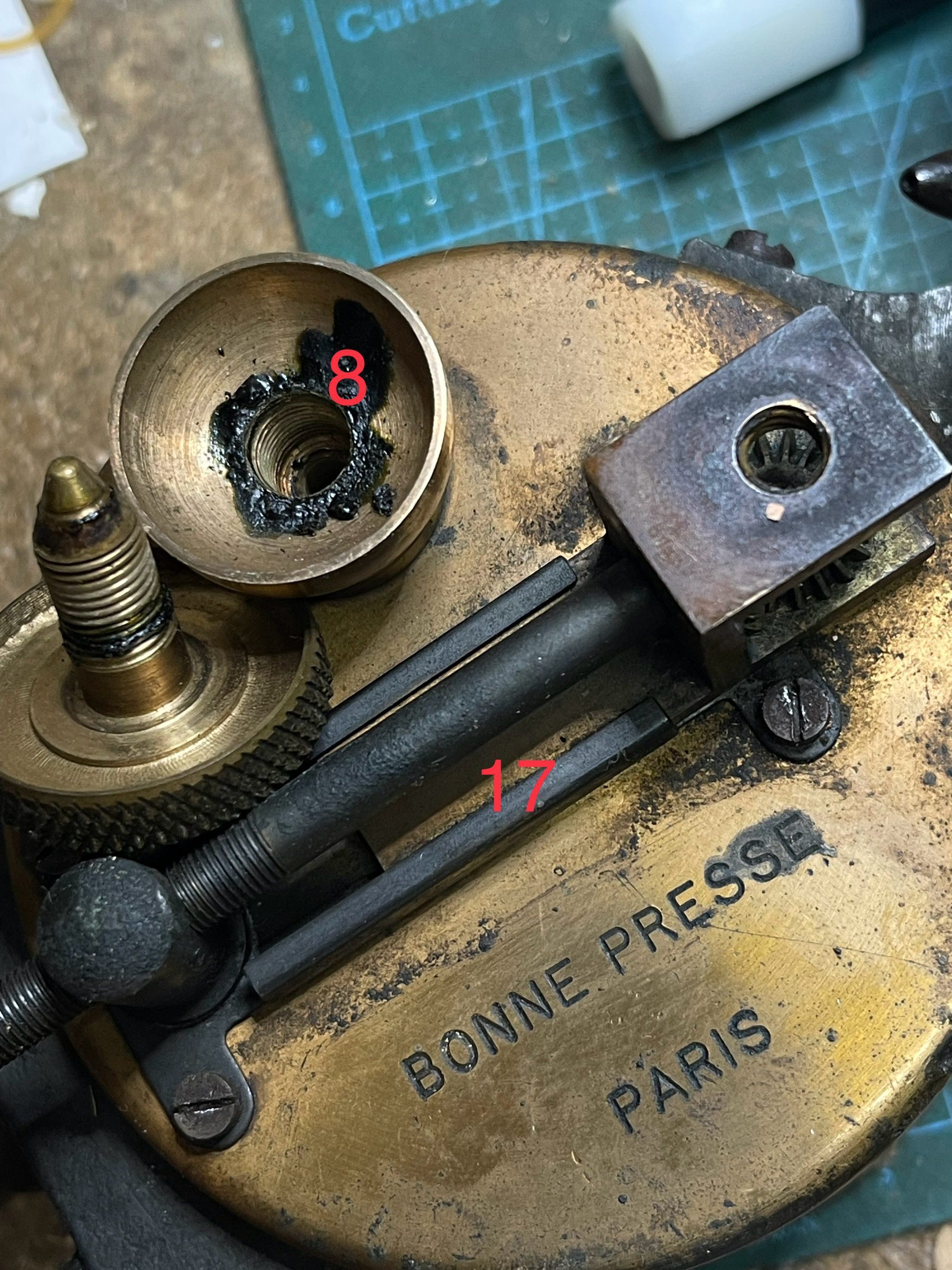

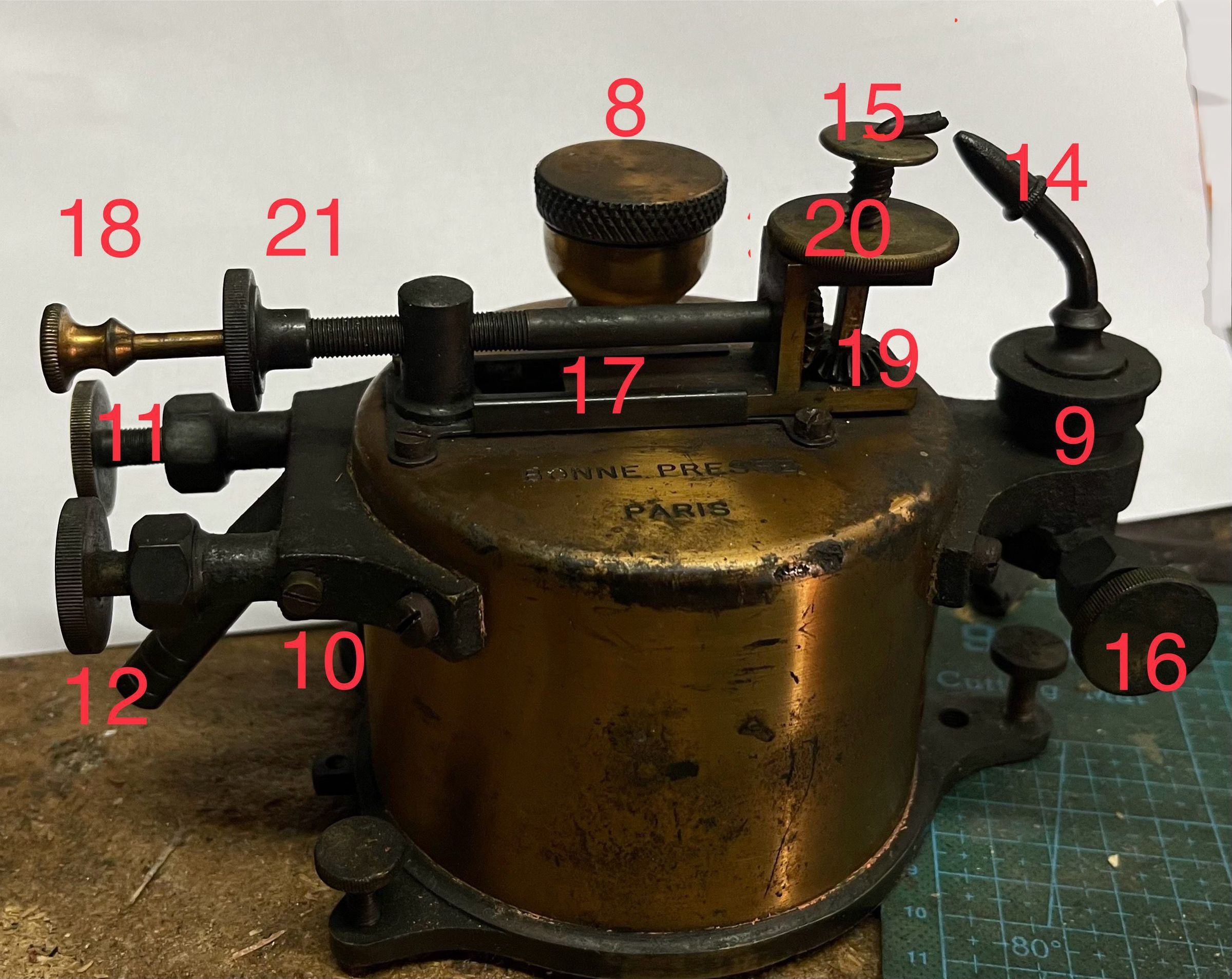

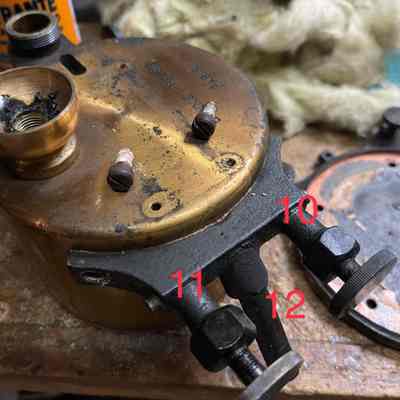

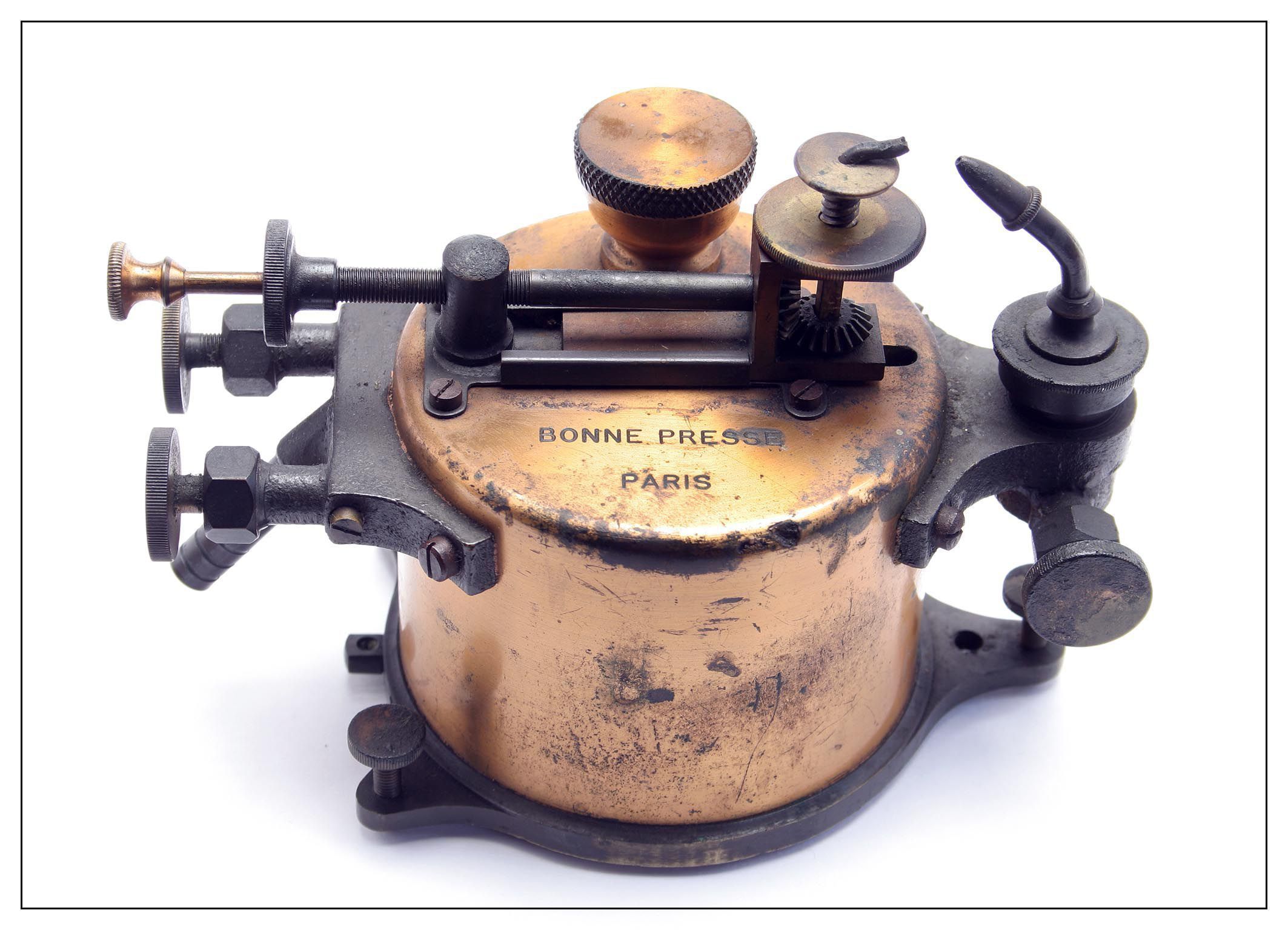

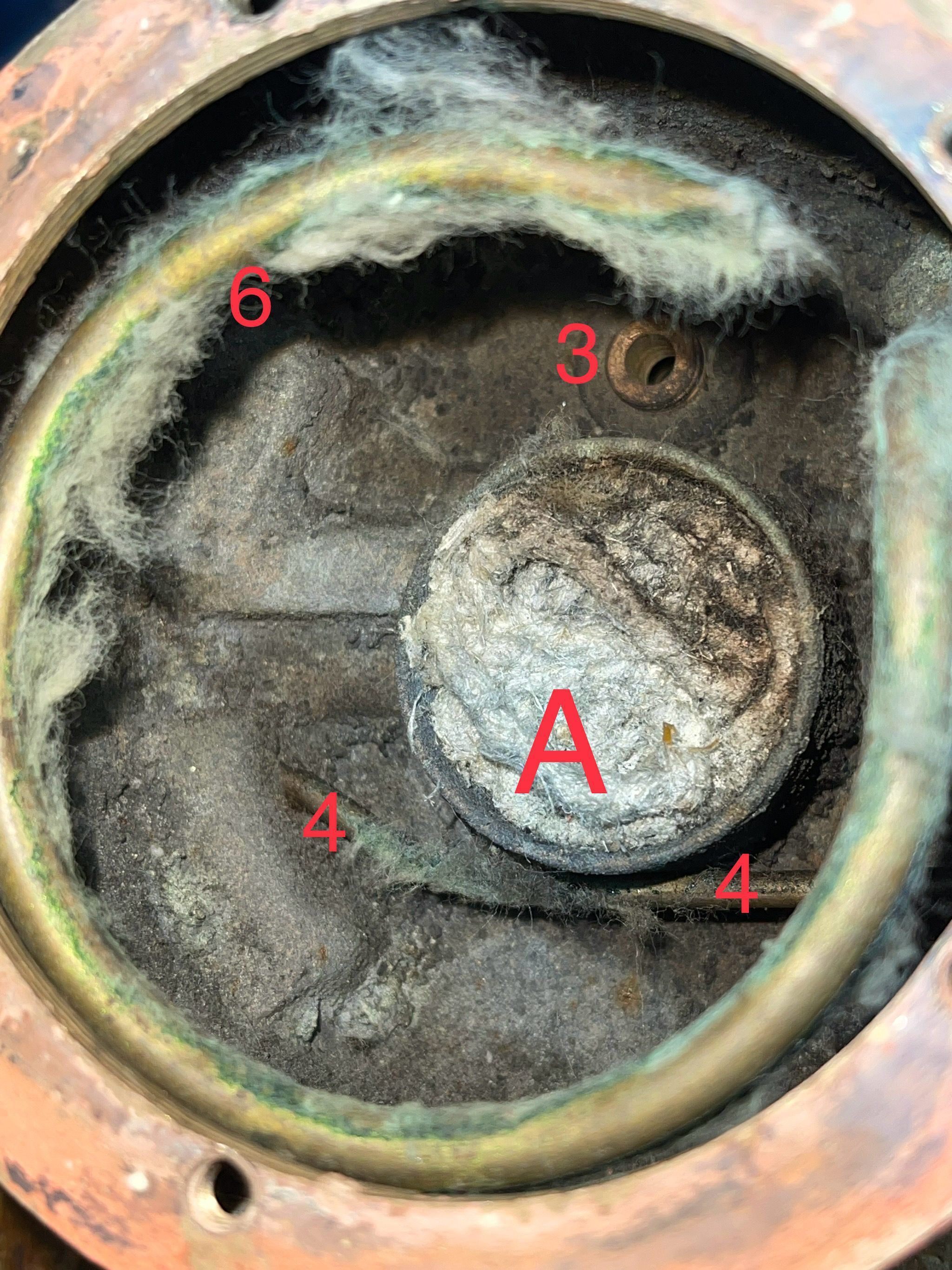

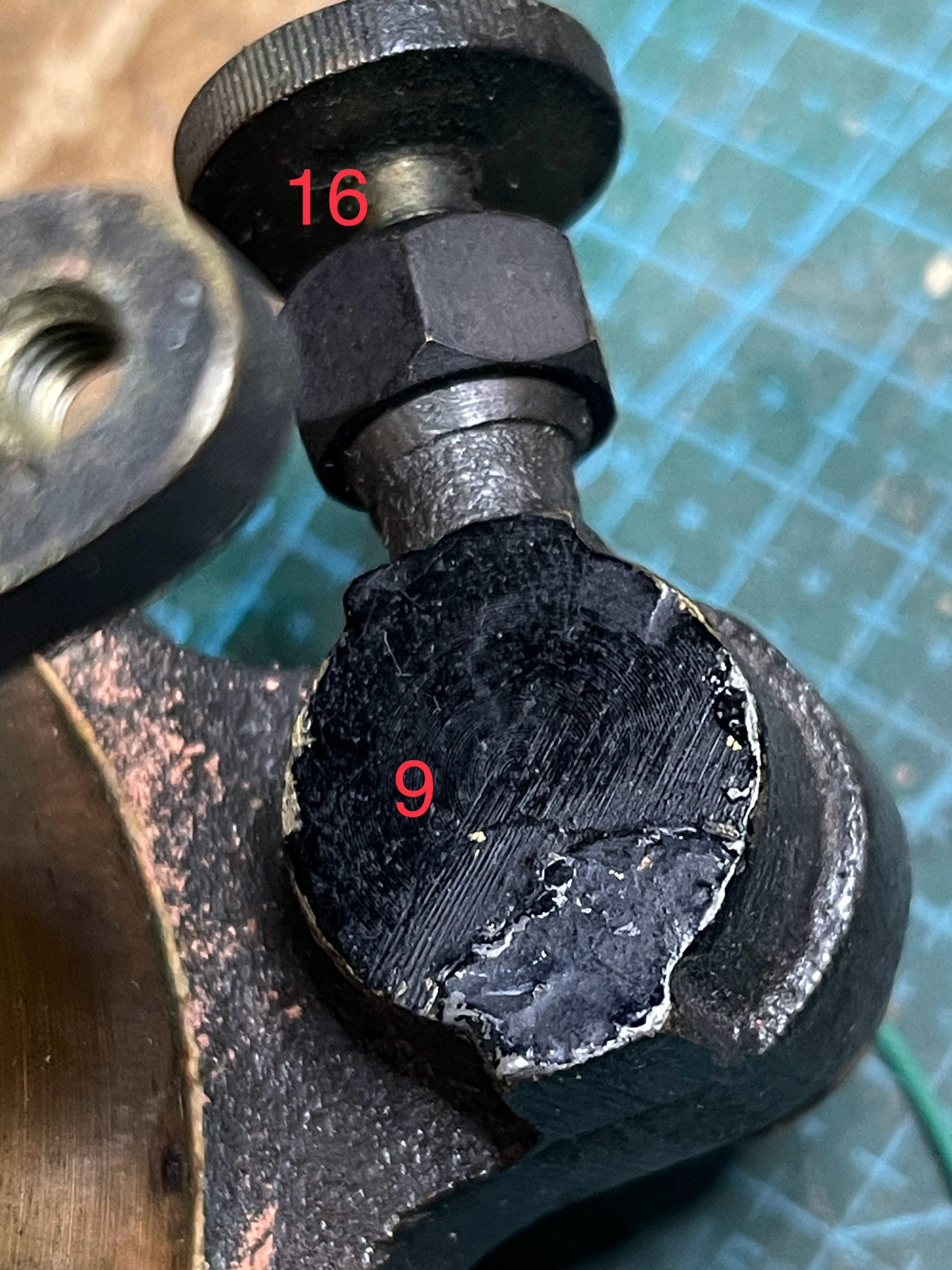

Aquest sistema de il·luminació de llanterna és una "làmpara de saturació oxi-etèrica amb llum de calç" que va ser inventada per Alfred Molteni el 1894 (https://www.cinematheque.fr/fr/catalogues/appareils/collection/lampe-oxyetheriqueap-14-2878.html), comercialitzada per la casa BONNE PRESSE de París, i sembla que tenia força èxit fins que va provocar un incendi el 4 maig del 1897 al Bazar de la Charité que va fer 117 victimes, la majoria dones (https://www.lhistoire.fr/lincendie-du-bazar-de-la-charit%C3%A9). A pesar del nom d'éter, aquestes làmpades podien funcionar també amb benzina, com és el cas d'aquesta, dons el cotó intern (1) encara en fa pudor i hi han restes d'hidrocarbur (suggereix benzina força bruta) a l'embut d'entrada (8). El tub 6, està ocluit i sembla serveix per ajudar a mantenir el cotó en posició. La funció del receptacle A, plé d'un cordill de cotó diferent, no queda clara. La majoria de juntes tenen un material de color rosat, probablement per estanqueitat, que sembla una versió antiga del Loctite (2). El funcionament es basa en emplenar el dipòsit amb benzina per el embut 8 fins deixar el cotó intern (1) ben saturat. Aquest cotó està molt compactat degut a que s'han d'evitar cavitats on es pugui acumular barreja d'oxígen i gasolina, força explosiva. En alguns llocs el cotó està cremat/carbonitzat (1B). Per la conexió (12) es fa entrar oxígen a pressió que entra a l'aparell a través de dues conexions cada una amb una clau d'agulla. La de la dreta (10) comunica directament amb el receptacle del cremador (9) per un tub directe (4) que va a sortir al forat 7 del cremador (14) portant oxígen a pressió. La clau de l'esquerra (11) deixa sortir l'oxígen directament a l'interior del dipòsit a través del forat (5, el filferro verd l'he introduit per localitzar-lo) fent que es barregi amb el vapor de gasolina (o éter, si fos el cas) i vagi al cremador (14) a través d'un forat al dipòsit que dona a la clau 16 i entra per sota del receptacle (9) del cremador. Aquesta barreja, junt amb l'oxígen directe (7) van al cremador (14) atravessant 6 troços de tela metàlica de llautó (15) per assegurar que la benzina sigui un aerosol. La flama del cremador incideix sobre una barreta de calç (lime, d'aqui ve la "limelight" dels anglesos https://en.wikipedia.org/wiki/Limelight) colocada al subjectador 15 i que al aumentar la temperatura fins uns 1500º es posa incandescent i dona molta llum brillant per il·luminar la làmpada màgica. Aquesta barreta de calç s'ha de situar amb molta precisió al focus de l'óptica, per aixó te un suport en forma de carretó (17) que es pot desplaçar apropant-se o allunyant-se al cremador (14) mitjançant el cargol 21, o bé pujar i baixar amb el caragol 20 o rotar amb el 18 que fa girar un engranatge de pinyó (19).Category
