Yaesu FTdx-400

Object/Artifact

-

Radio Alpha

Image: hamandhifi.com

Image: hamandhifi.com

Name/Title

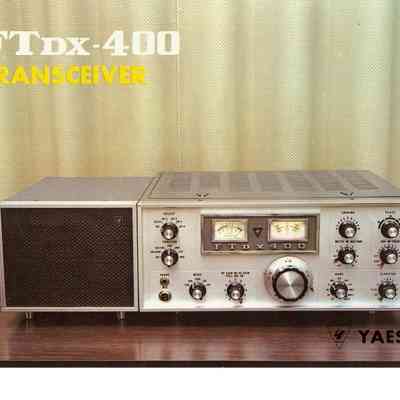

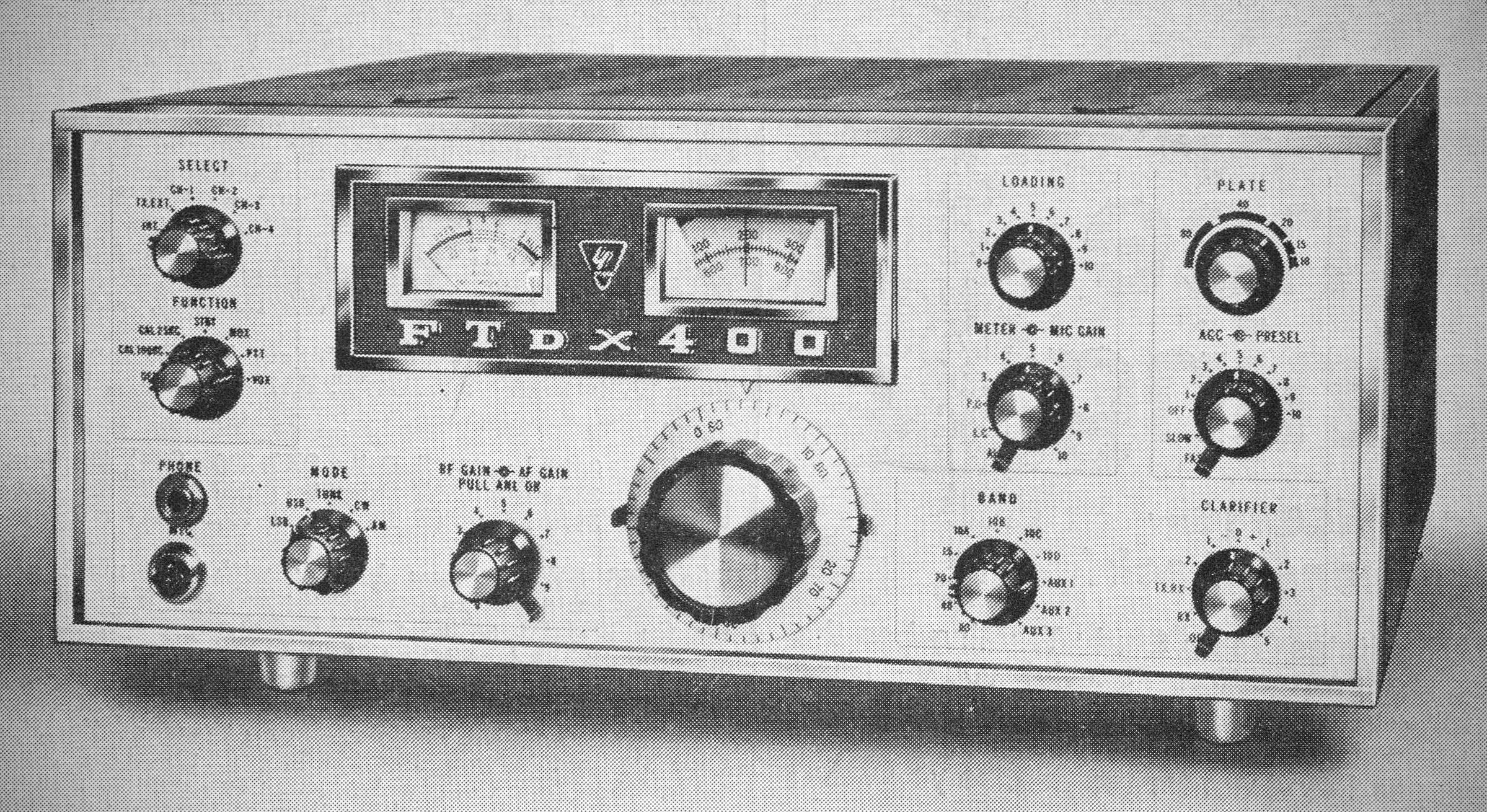

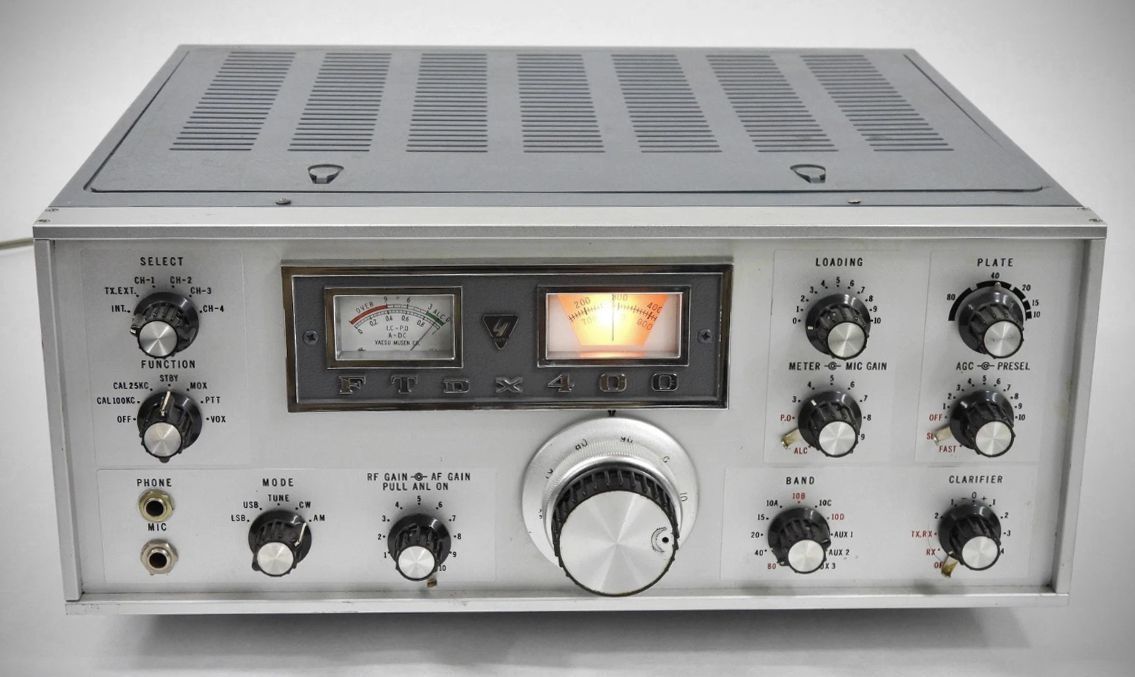

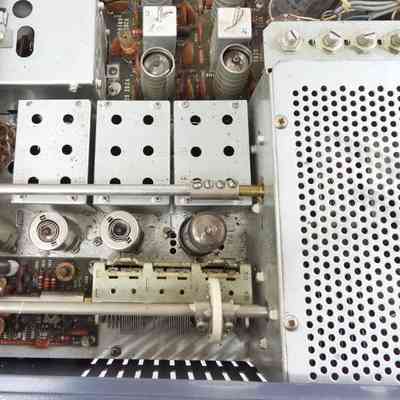

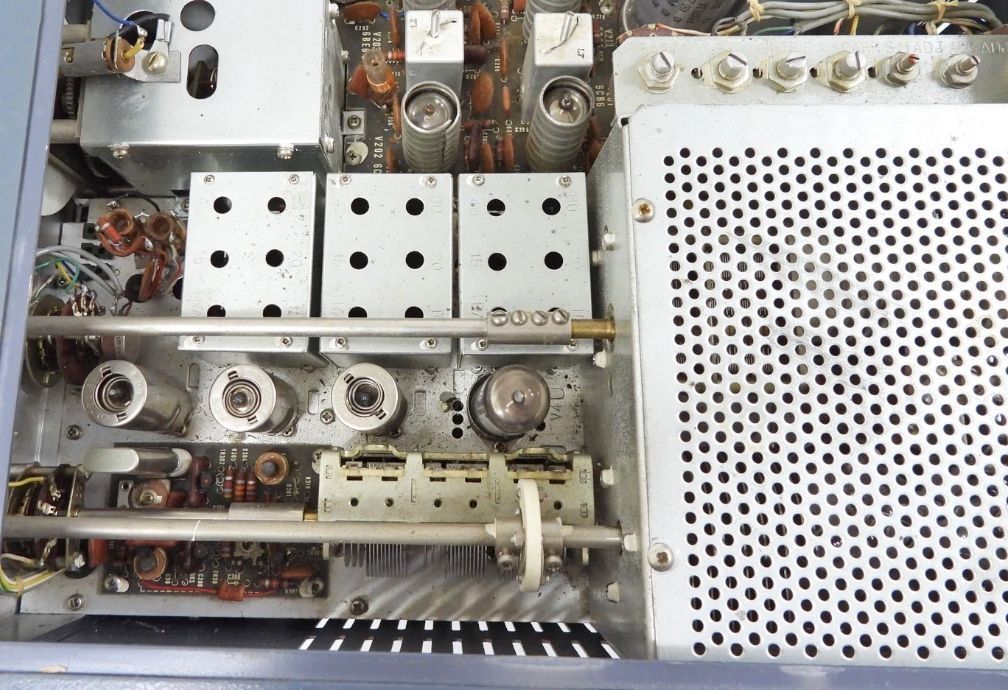

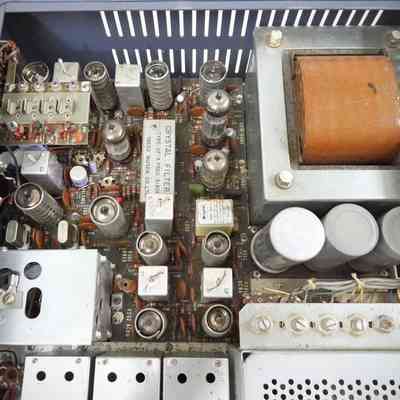

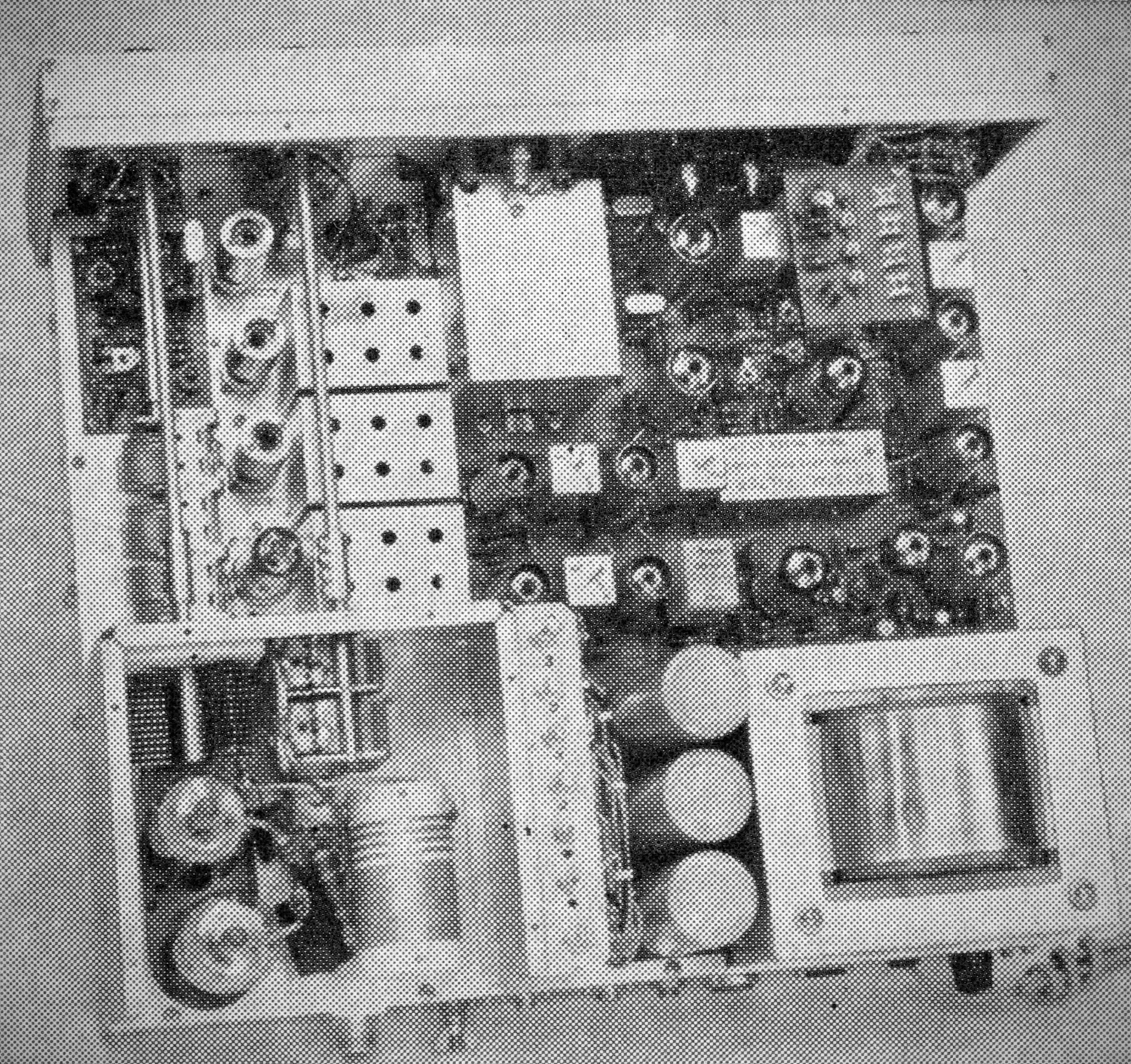

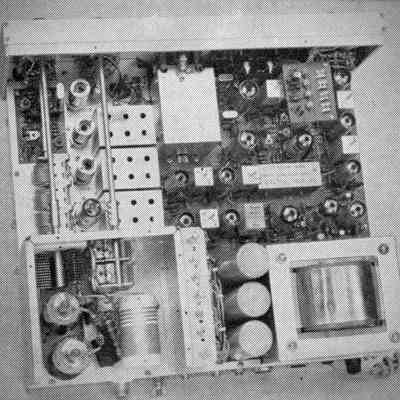

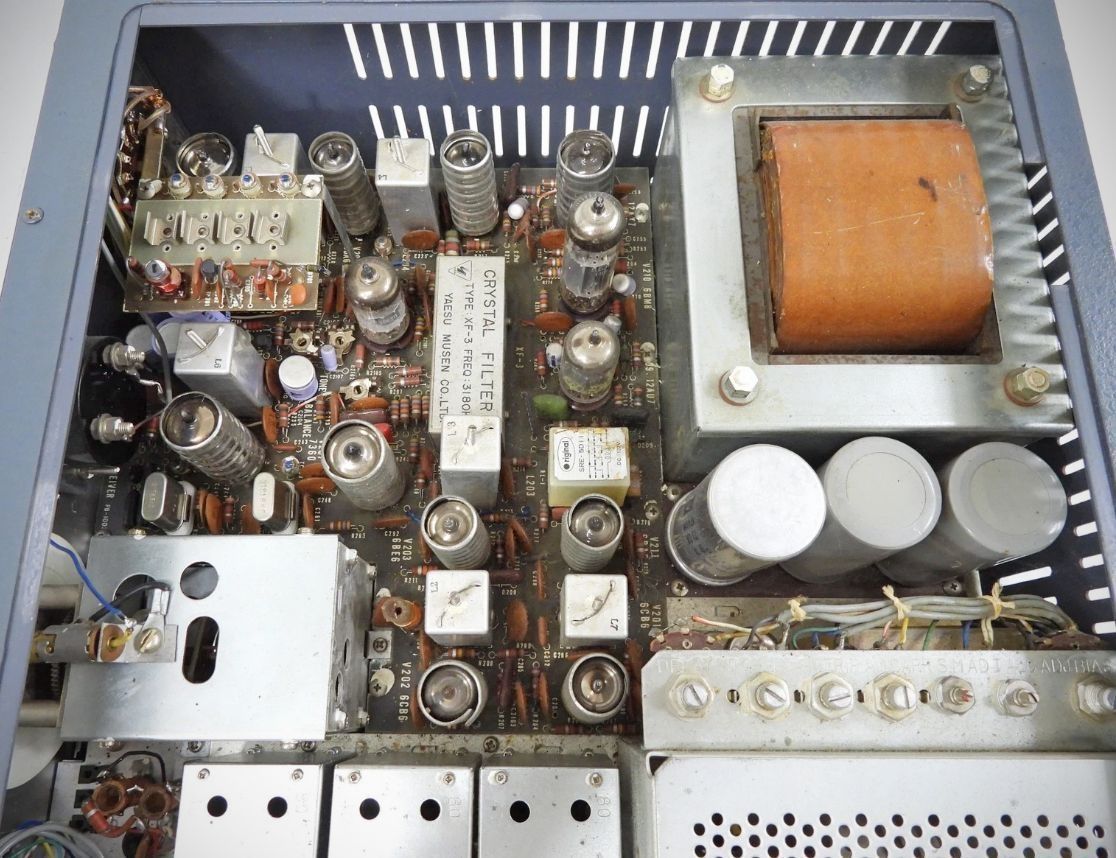

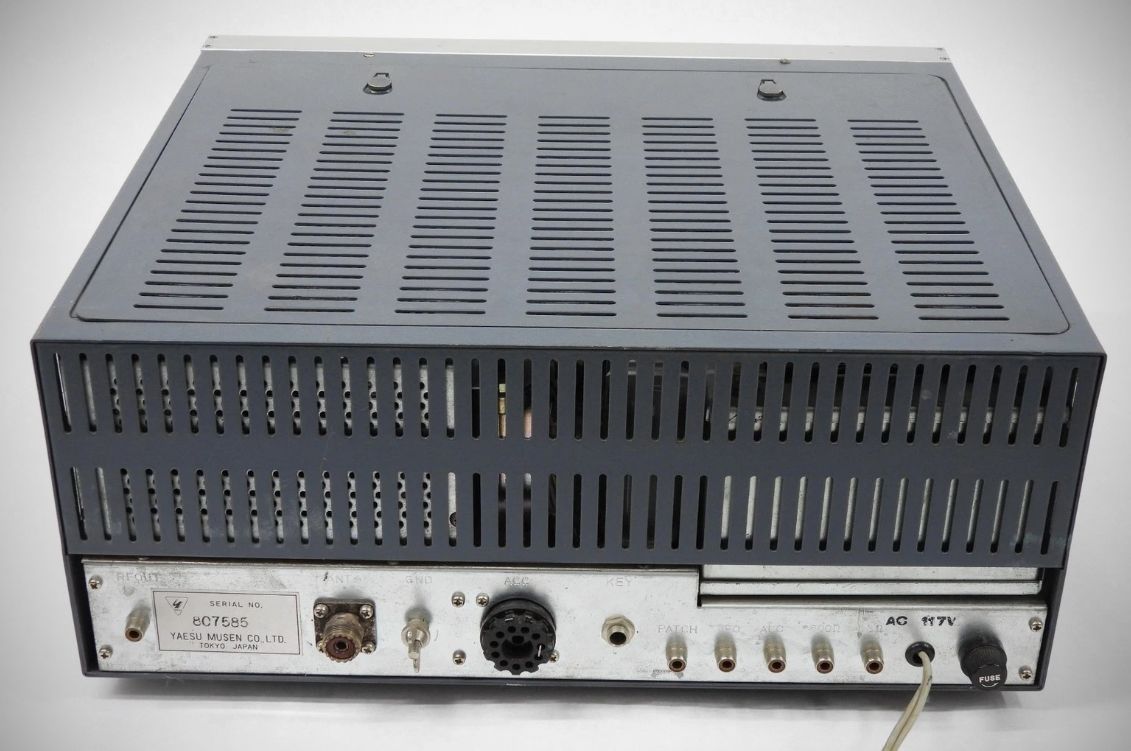

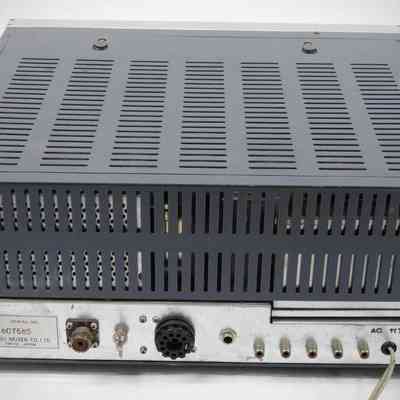

Yaesu FTdx-400

Description

560 Watt PEP HF Transmitter

Category

Transmitter, HF

Made/Created

Manufacturer

Yaesu

Date made

1967 - 1973

Dimensions

Height

6-1/4 in

Width

15-3/4 in

Depth

13-3/4 in

Weight

40 lb

General Notes

Note

QST, Jan 1968, p. 141. QST, Mar 1969, p. 109. Ham Radio, May 1969, p. 51. (SP-400 matching speaker) The Yaesu FTdx-400, introduced in late 1967, is an historic high-power HF amateur radio transceiver. Released during the transition era between separate transmitter-receiver "twins" and integrated single-desktop units, it stood out as one of the most powerful self-contained table-top transceivers of its time. Specifications – Modes: SSB (selectable USB/LSB), CW, AM – Frequency Coverage: 80–10 meters across 8 segments 80m: 3.5–4.0 MHz 40m: 7.0–7.5 MHz 20m: 14.0–14.5 MHz  15m: 21.0–21.5 MHz  10m: 28.0–28.5 MHz 28.5–29.0 MHz 29.0–29.5 MHz 29.5–30.0 MHz – Auxiliary: Auxiliary band sockets allow up to 3 additional bands between 3.5 and 30 MHz – Power Input: SSB: 560 W PEP maximum CW: 500 W AM: 125 W – Frequency Stability: Within 100 Hz for any 30-minute period after initial warm-up – Carrier Suppression: Better than 40 dB – Sideband Suppression: Better than 50 dB at 1000 Hz – Distortion Products: Better than 25 dB – Antenna Impedance: 50 to 120 $\Omega$ unbalanced (SO-239 connector) – Architecture: Double-conversion superheterodyne – Intermediate Frequencies (IF): 1st IF: Passband tuned from 5,220 kHz to 5,720 kHz 2nd IF: 3,180 kHz – Sensitivity: 0.5 uV for 20 dB S/N at 14 MHz (SSB) – Selectivity: 2.3 kHz at –6 dB, 3.7 kHz at –60 dB – Image Rejection: Better than 50 dB – Audio Output: 5 W into 8 ohm or 600 ohm loads Tube Lineup (19 Total) – V1: 6BZ6 (Receiver RF Amplifier) – V2: 6BA6 (High Frequency / Local Oscillator) – V3: 6AH6 (Transmitter 2nd Mixer) – V4: 6GK6 (Transmitter Driver) – V5, V6: 6KD6 (2x Final Power Amplifier) – V7: VR105MT (105V Voltage Regulator / Stabilizer) – V201: 6CB6 (Transmitter 1st Mixer) – V202: 6CB6 (Receiver 1st Mixer) – V203: 6BE6 (Receiver 2nd Mixer) – V204: 6BA6 (Receiver 2nd IF / Transmitter 1st IF) – V205: 6BA6 (Receiver 3rd IF Amplifier) – V206: 12AU7 (Carrier Oscillator / BFO) – V207: 7360 (Balanced Modulator) – V208: 12AX7 (Microphone Amplifier) – V209: 12AT7 (VOX & Relay Amplifier) – V210: 6BM8 (AF Amplifier / AF Output) – V212: 6U8 (CW Tone Oscillator) – V213: 12AU7 (Product / SSB / CW Detector) Semiconductors – Transistors – TR401, TR402: 3SK22G (Dual-gate FETs: VFO Oscillator & Buffer) – TR403: 2SC372Y (VFO Buffer Amplifier) – TR301, TR302, TR303, TR304: 2SC735Y (100 kHz Crystal Calibrator, 25 kHz Multivibrator & Marker Buffer Amplifier) – TR701: MK-10 (FET: Crystal-Controlled Fixed Channel Oscillator) – TR201: 2SC504 (Power Supply Voltage Regulator Pass Transistor) – TR202: 2SC372 (Power Supply Voltage Regulator Driver Transistor) – Key Diodes: 1S145 (Varactor Diode for Clarifier offset tuning), solid-state bridge rectifiers for power supply DC rails. Power Requirements: AC 117 V or 220 V switchable, 50/60 Hz
